Descriere

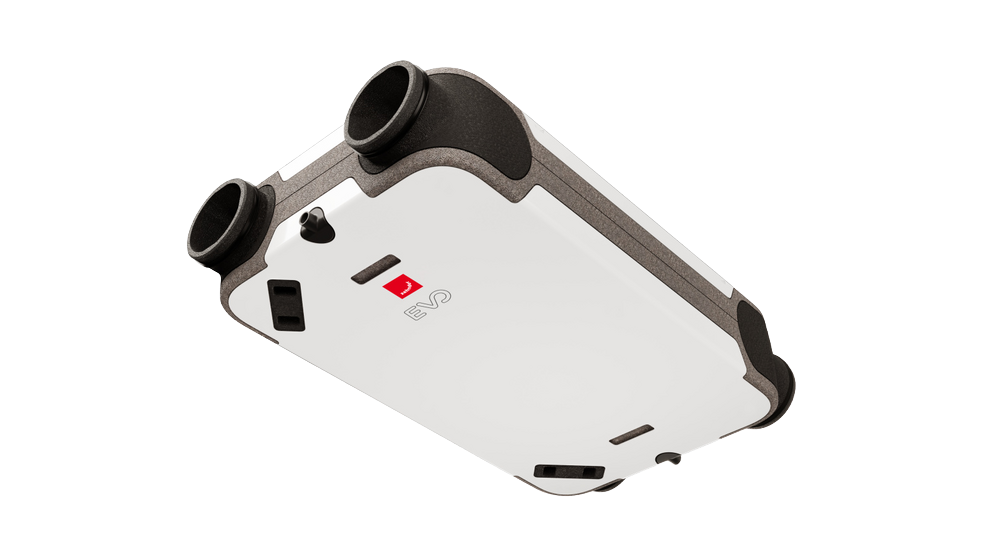

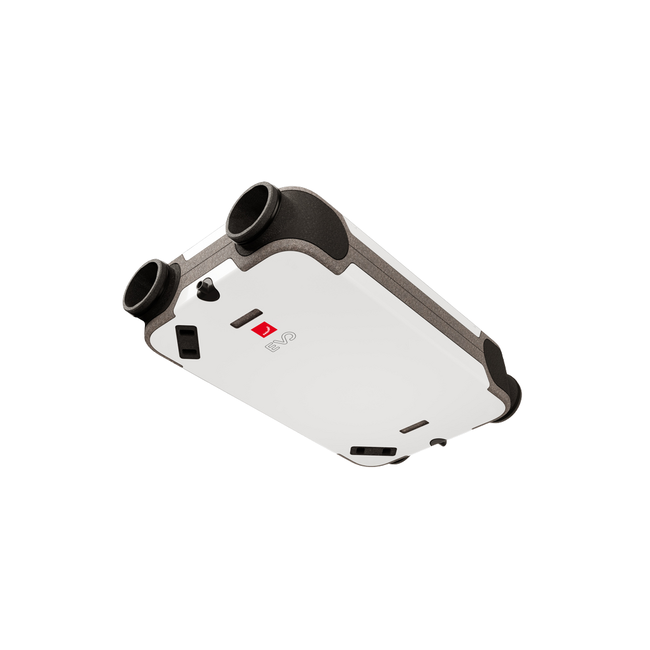

Zehnder EVO 4 HRV PR R este o unitate centralizată de ventilație cu recuperare de căldură, proiectată pentru instalații rezidențiale unde este necesar un debit ridicat de aer, cu funcționare eficientă, silențioasă și controlată. Este varianta cu cea mai mare capacitate din gama EVO prezentată în fișele tehnice, recomandată pentru locuințe mari, apartamente cu suprafață generoasă sau proiecte unde necesarul de ventilare ajunge până la 400 m³/h.
Funcționarea dublu-flux asigură introducerea aerului proaspăt filtrat în camerele de locuit și evacuarea aerului viciat din băi, bucătării, dressinguri, spații tehnice sau alte zone cu umiditate și poluanți interiori. Schimbătorul de căldură în contracurent recuperează energia termică din aerul evacuat și o transferă către aerul introdus, reducând pierderile energetice și contribuind la menținerea unui climat interior stabil.
Caracteristici tehnice principale:
- debit de aer: până la 400 m³/h la 200 Pa;
- schimbător de căldură HRV în contracurent;
- eficiență recuperare căldură: până la 89%;
- interval certificat Passive House pentru schimbător standard: 139–322 m³/h;
- rată recuperare căldură în certificarea Passive House: HR = 80%;
- putere electrică specifică Passive House: 0,37 Wh/m³;
- specific fan power: 0,71 W/l/s;
- bypass automat 100%, pentru regim de vară și răcire pasivă;
- preîncălzitor electric integrat de 1 kW;
- consum maxim cu / fără preîncălzitor: 1370 W / 370 W;
- curent absorbit cu / fără preîncălzitor: 7,62 A / 3,42 A;
- siguranță recomandată cu / fără preîncălzitor: 10 A / 6 A;
- alimentare electrică: 230 V / monofazat / 50 Hz;
- dimensiuni constructive: 1160 x 600 x 269 mm;
- greutate: 39 kg;
- racorduri de aer: Ø160 mm;
- racord condens: 1/2”;
- clasă protecție: IP40;
- filtre standard: ISO Coarse / ISO Coarse, cu opțiune de filtrare superioară ISO Coarse / ISO ePM1;
- materiale: interior din EPP / ABS, exterior din tablă de oțel acoperită.

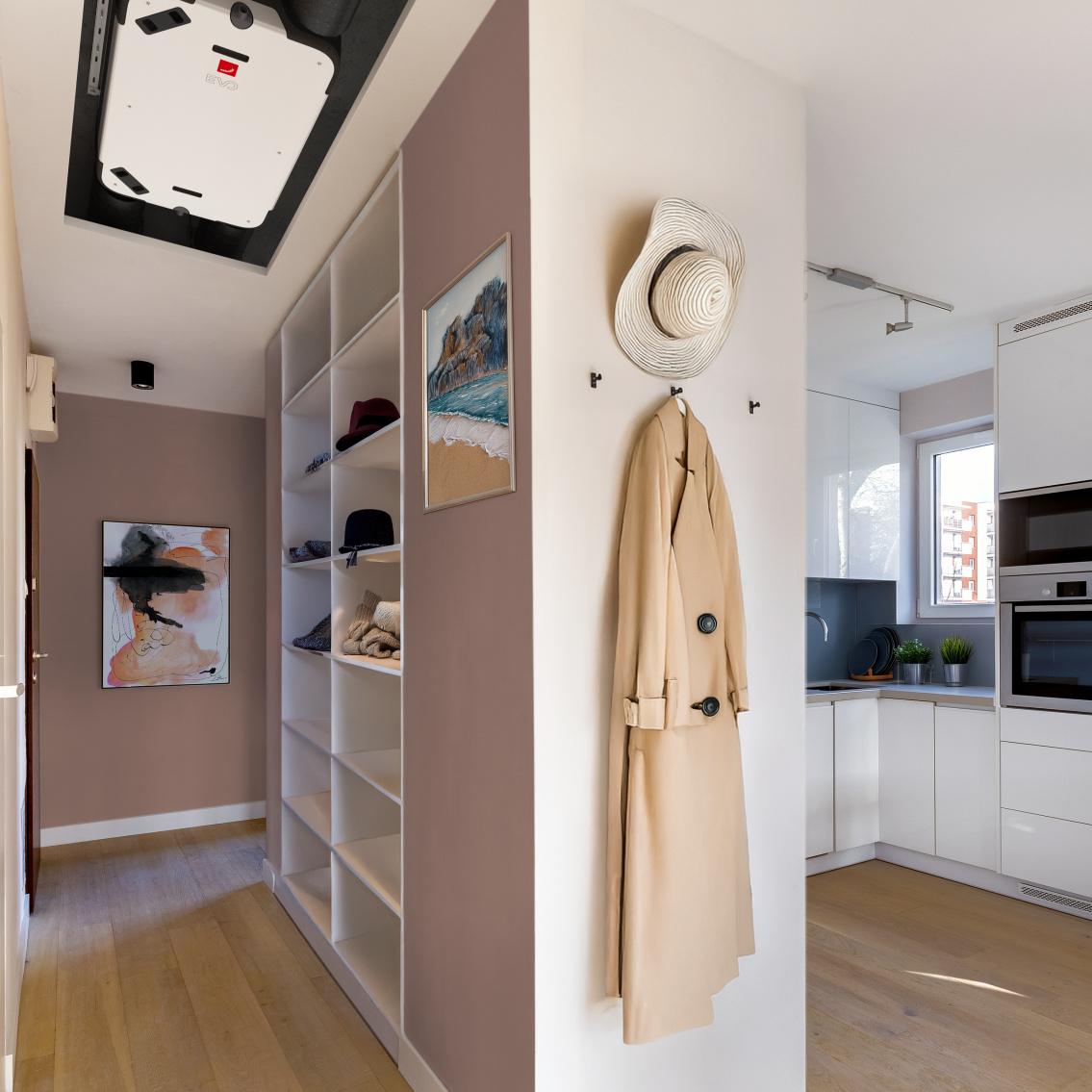

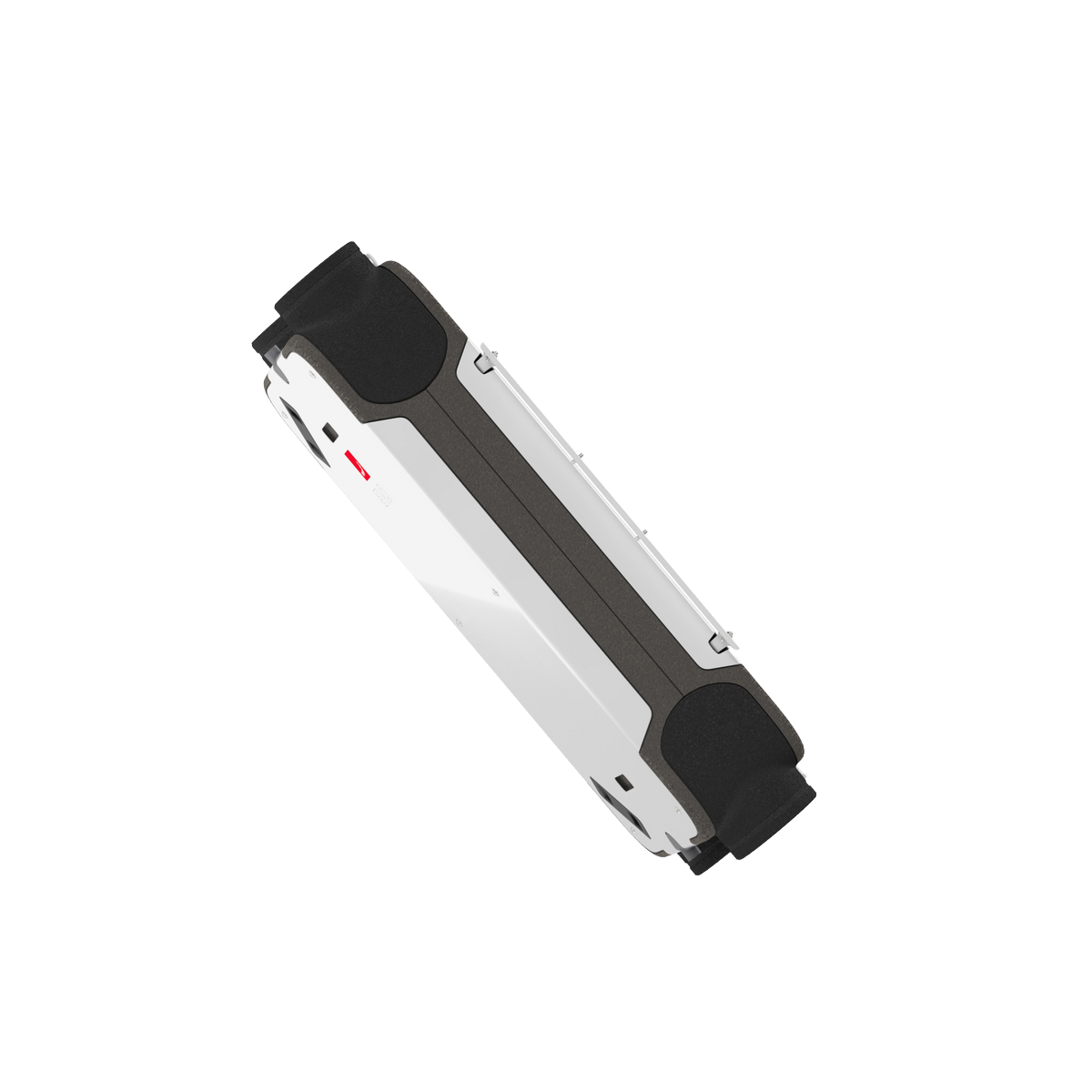

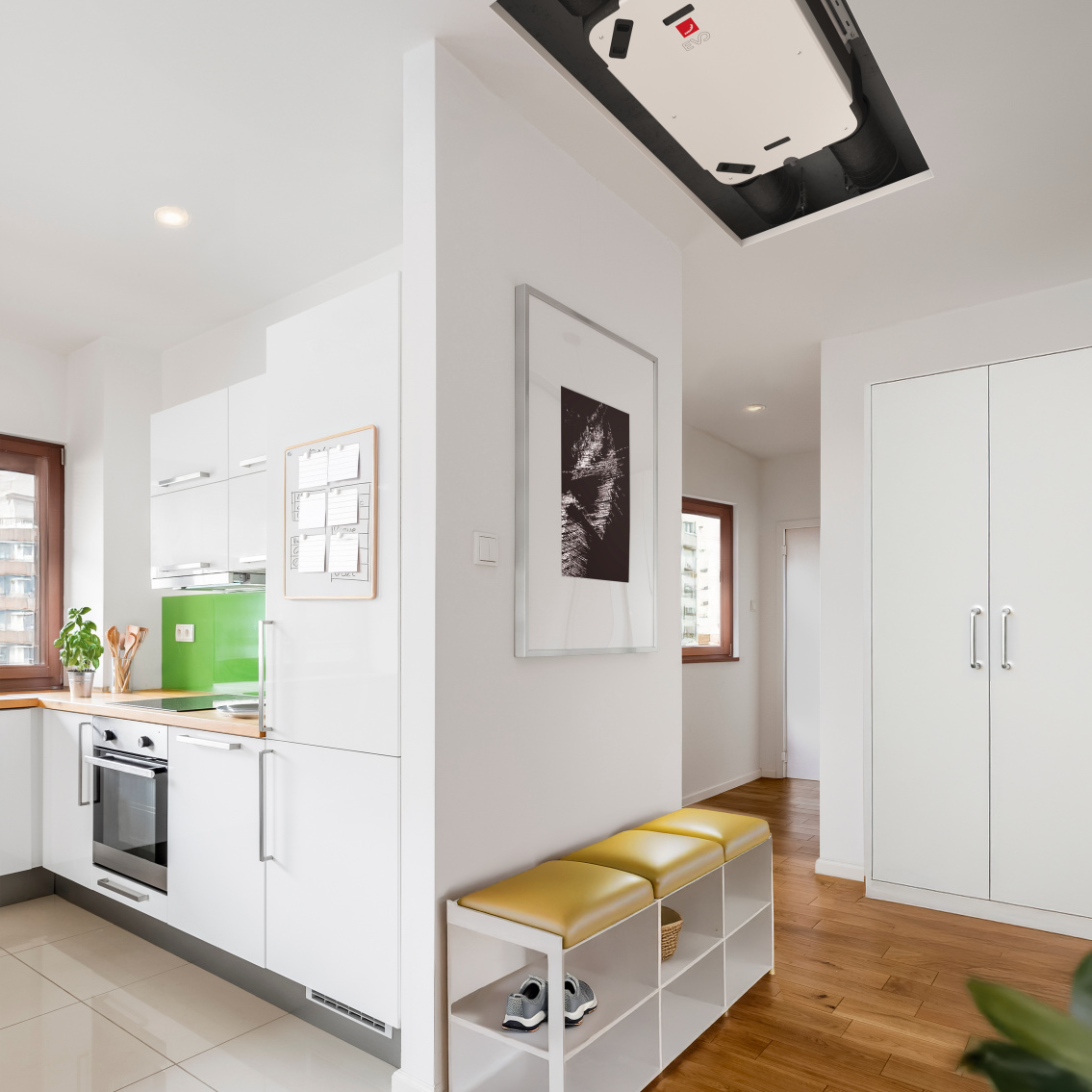

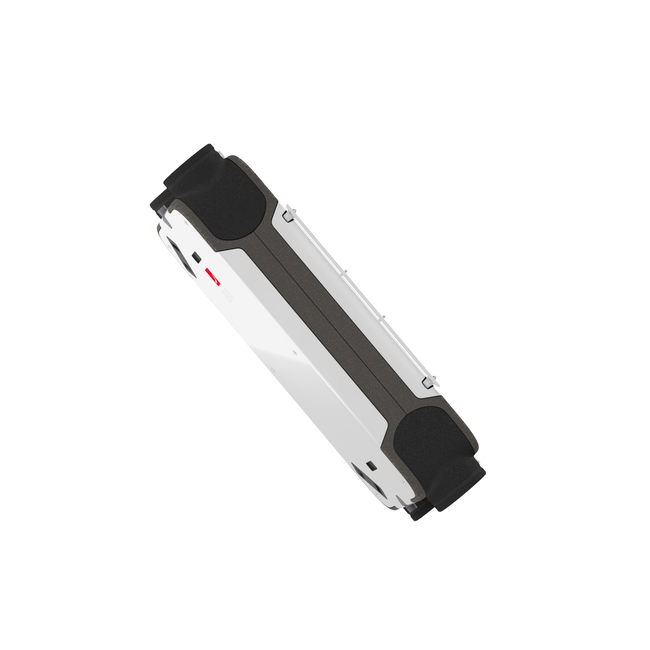

arcasa ultraflată, cu înălțime de numai 269 mm, permite integrarea în plafoane false și spații tehnice compacte. Racordurile orientabile simplifică adaptarea la traseele de tubulatură, iar debitul constant ajută la menținerea parametrilor reglați chiar și în instalații cu variații de presiune. Bypassul automat permite utilizarea aerului exterior în condiții favorabile, fără recuperare termică inutilă, păstrând în același timp filtrarea aerului introdus.
Versiunea R este configurația dreapta, cu racordul de aer de introducere poziționat în partea inferioară. Conform tabelului transmis, această execuție este destinată montajului exclusiv sub tavan, fiind potrivită pentru proiecte unde traseele de tubulatură și poziția unității sunt gândite pentru această orientare.
Controlul se poate realiza prin EVO Sense, EVO Switch, senzori de CO₂, senzori de umiditate sau prin integrare în sisteme BMS prin ModBus și KNX. Prin aceste opțiuni, unitatea poate funcționa manual, programat sau automatizat în funcție de calitatea aerului interior și de nivelul de umiditate.
