Descriere

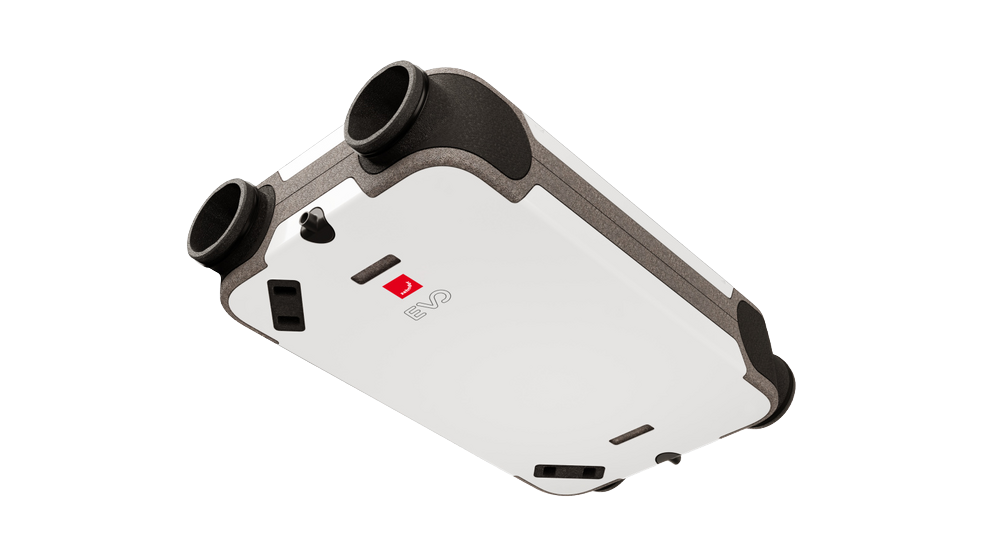

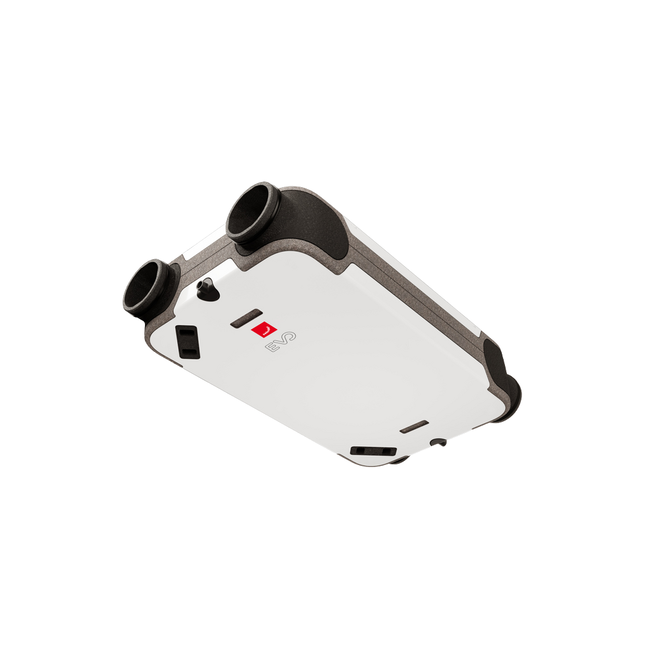

Zehnder EVO 3 HRV PR R este o unitate centralizată de ventilație cu recuperare de căldură, concepută pentru clădiri rezidențiale eficiente energetic, apartamente mari și locuințe unde este necesar un debit de aer superior față de gamele compacte de capacitate mai mică.
Funcționarea dublu-flux permite introducerea controlată a aerului proaspăt filtrat în camerele de locuit și evacuarea aerului viciat din băi, bucătării și alte zone umede. Schimbătorul de căldură în contracurent recuperează energia termică din aerul evacuat și o transferă către aerul introdus, reducând pierderile de energie și contribuind la menținerea confortului interior.
Execuția HRV este recomandată pentru aplicații în care recuperarea căldurii este obiectivul principal. Preîncălzitorul electric integrat susține funcționarea sigură în sezonul rece, protejând schimbătorul împotriva înghețului și menținând ventilația echilibrată chiar și la temperaturi exterioare scăzute.
Date și caracteristici tehnice principale:
- debit de aer: până la 300 m³/h;
- presiune de lucru indicată în tabel: 200 Pa;
- schimbător de căldură în contracurent;
- eficiență recuperare căldură declarată în specificația tehnică: 90%;
- interval certificat Passive House pentru schimbător standard: 116–231 m³/h;
- rată recuperare căldură în certificarea Passive House: HR = 81%;
- putere electrică specifică Passive House: 0,28 Wh/m³;
- specific fan power: 0,5 W/l/s;
- bypass automat 100%, pentru funcționare optimizată în regim de vară;
- preîncălzitor electric integrat de aproximativ 1 kW;
- consum maxim cu / fără preîncălzitor: 1168 W / 168 W;
- curent absorbit cu / fără preîncălzitor: 5,82 A / 1,42 A;
- siguranță recomandată cu / fără preîncălzitor: 10 A / 3 A;
- alimentare electrică: 230 V / monofazat / 50 Hz;
- dimensiuni: 1160 x 600 x 269 mm;
- greutate: 36 kg;
- racorduri aer: Ø160 mm;
- racord condens: 1/2”;
- clasă protecție: IP40;
- filtre standard: ISO Coarse / ISO Coarse, cu opțiune de filtrare superioară ISO Coarse / ISO ePM1;
- materiale: interior din EPP / ABS, exterior din tablă de oțel acoperită.

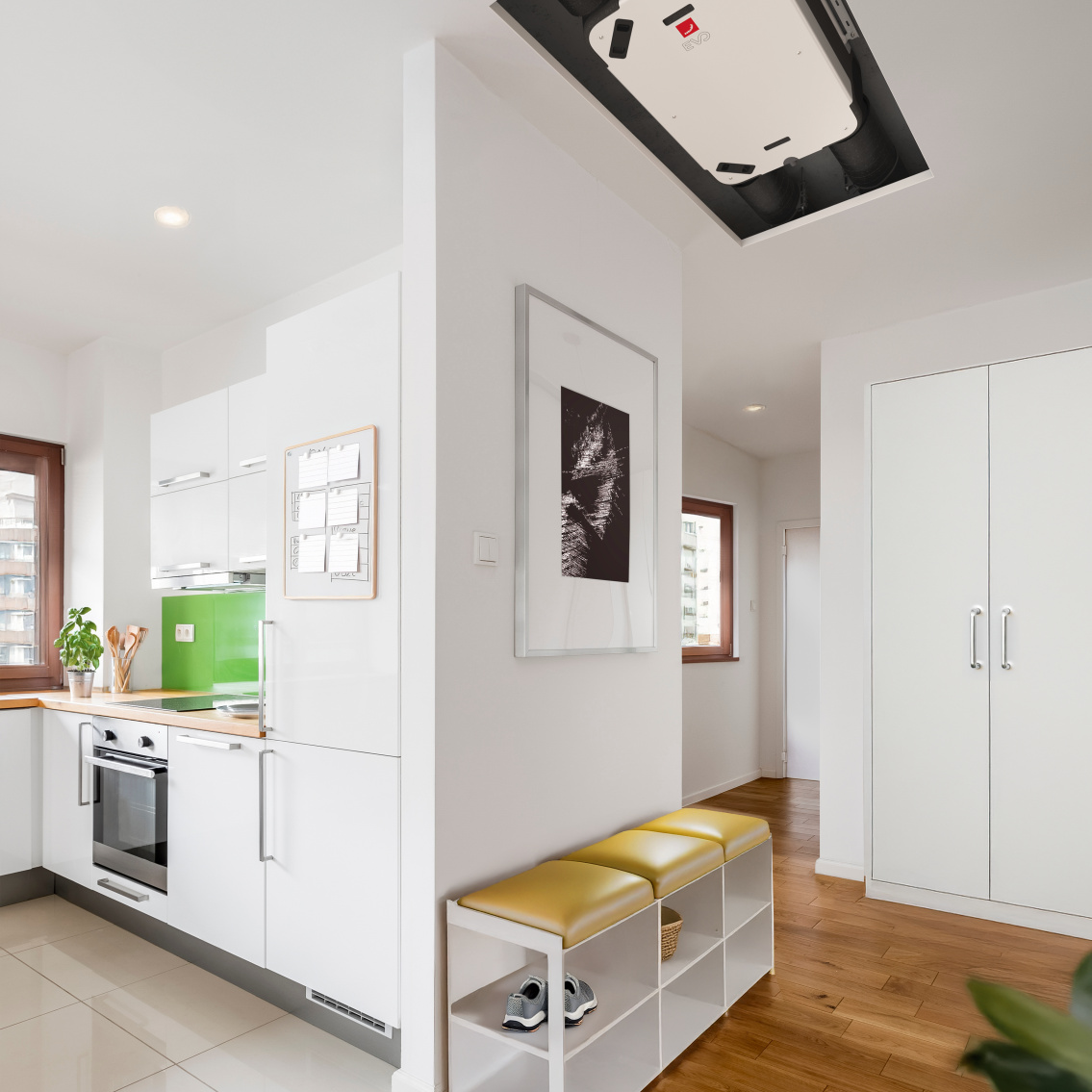

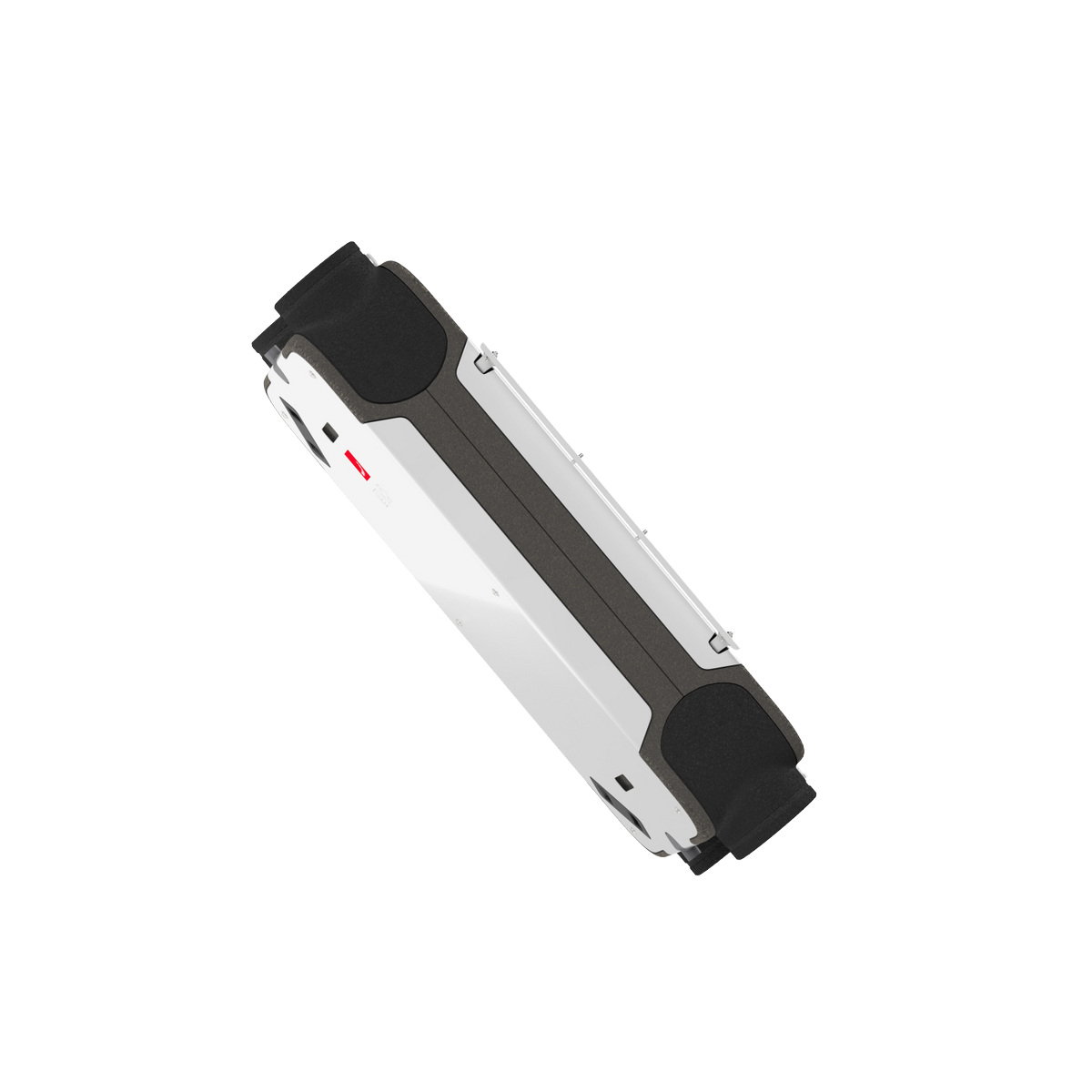

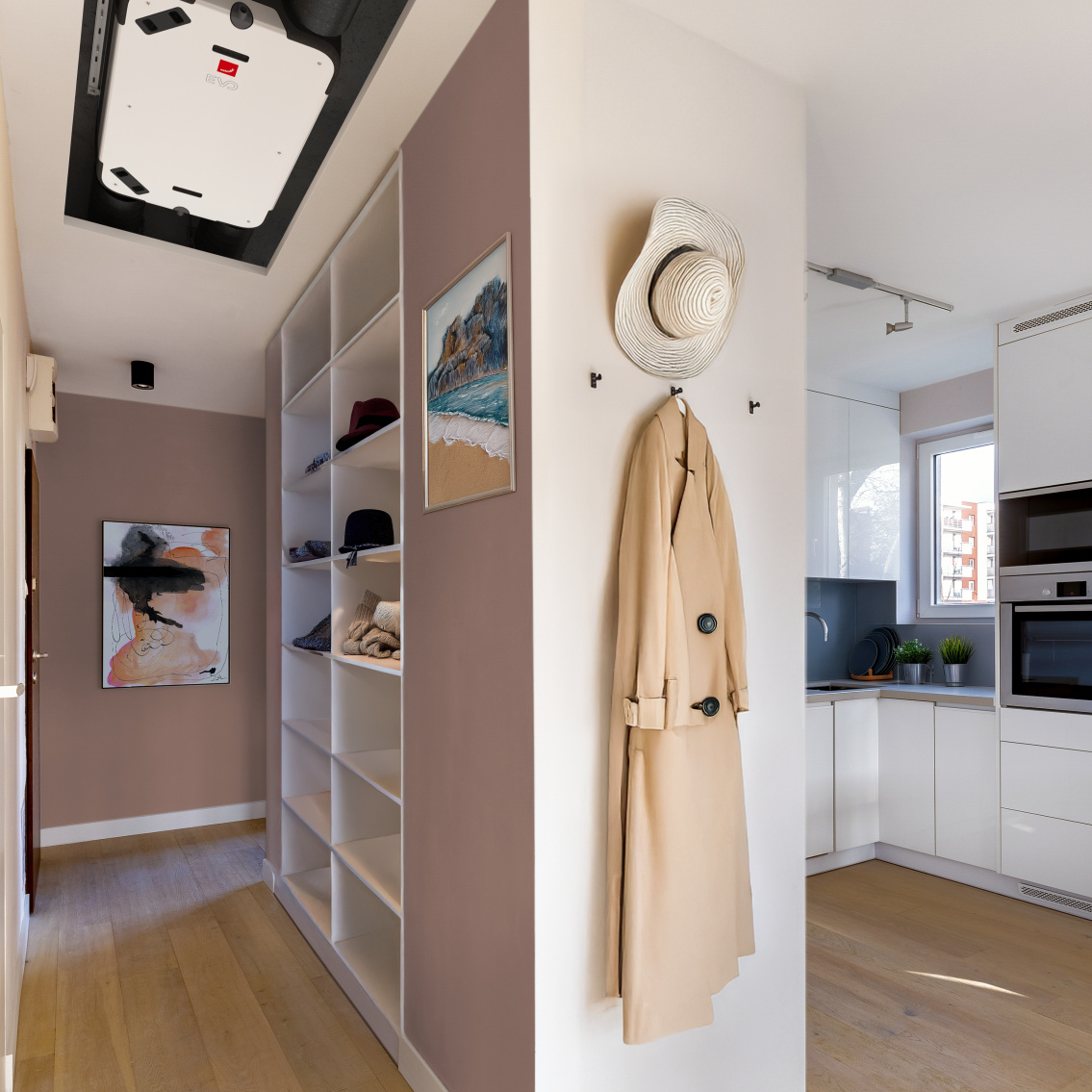

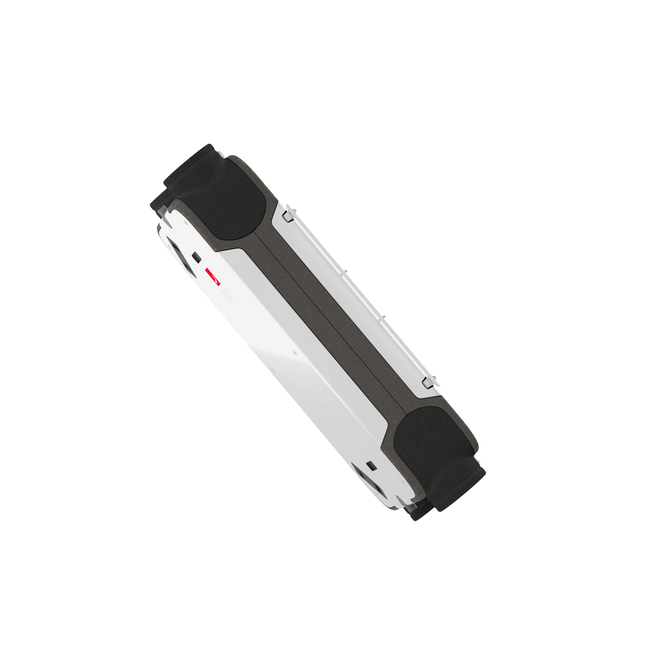

Construcția subțire, cu înălțime de 269 mm, permite integrarea în plafon fals. Racordurile orientabile oferă flexibilitate la conectarea tubulaturii, iar tehnologia de debit constant ajută la menținerea debitelor setate chiar și atunci când apar variații de presiune în sistem. Accesul la filtre se realizează fără scule, ceea ce simplifică întreținerea periodică.
Versiunea R este configurația dreapta, cu racordul de aer de introducere poziționat în partea inferioară. Conform tabelului transmis, această execuție este destinată montajului exclusiv sub tavan. Este potrivită pentru proiecte în care traseele de tubulatură sunt prevăzute pentru această orientare și unde echipamentul trebuie integrat într-un plafon tehnic sau fals.
Unitatea poate fi comandată prin controlere Zehnder EVO Sense sau EVO Switch și poate funcționa automatizat cu senzori de CO₂ și umiditate. Pentru sisteme inteligente de clădire, poate fi integrată prin module ModBus sau KNX.
