Descriere
Manifold digital profesional pentru instalații frigorifice și pompe de căldură
Testo 550s Set Smart este conceput pentru tehnicienii HVAC/R care efectuează lucrări de instalare, punere în funcțiune, diagnosticare și mentenanță la instalații frigorifice, aparate de aer condiționat și pompe de căldură.
Setul include manifoldul digital testo 550s cu bloc de valve cu 2 căi și două sonde de temperatură wireless testo 115i. Configurația permite măsurarea simultană a presiunilor și temperaturilor din circuitul frigorific, precum și calcularea automată a principalilor parametri de funcționare.
Măsurarea presiunii și calcularea parametrilor frigorifici

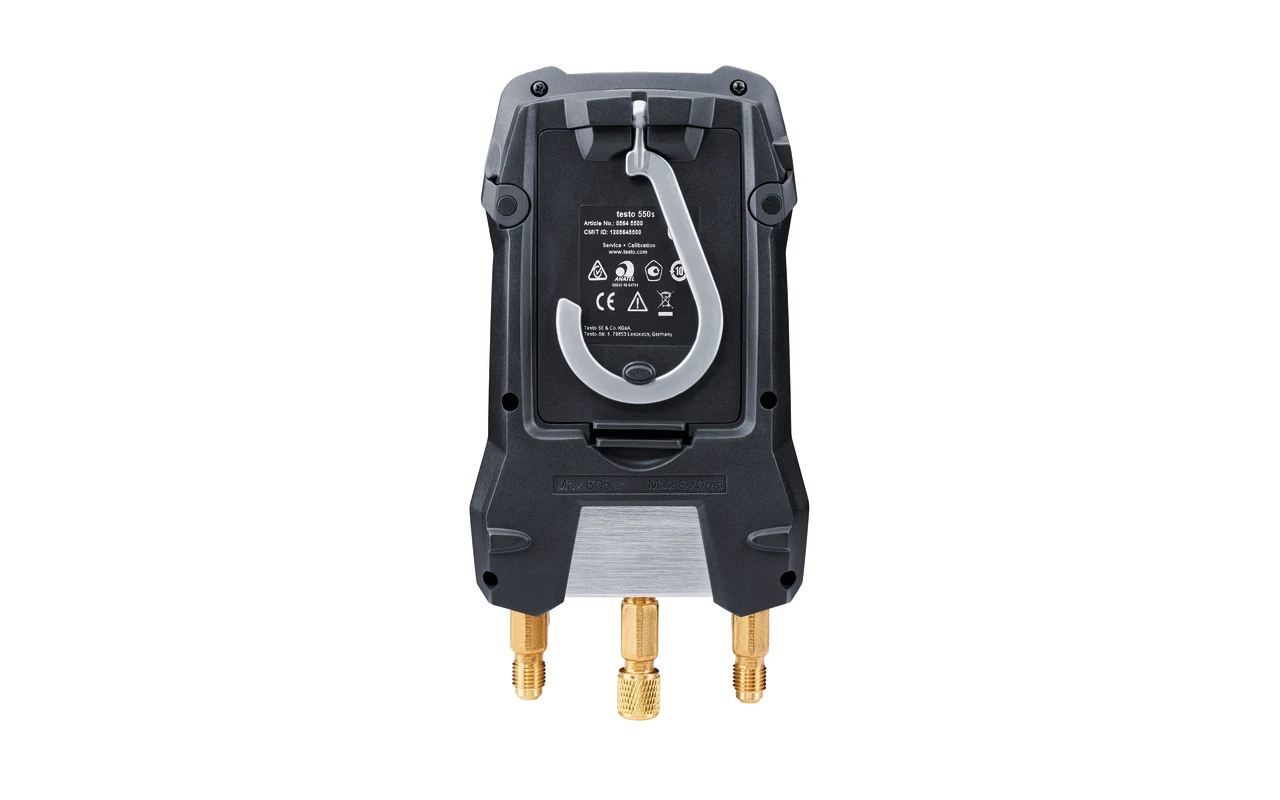

Manifoldul testo 550s este prevăzut cu doi senzori de presiune, pentru măsurarea circuitului de joasă presiune și a circuitului de înaltă presiune.
Pe baza valorilor măsurate, instrumentul determină automat:
- presiunea pe circuitul de joasă presiune;
- presiunea pe circuitul de înaltă presiune;
- temperatura de evaporare;
- temperatura de condensare;
- supraîncălzirea agentului frigorific;
- subrăcirea agentului frigorific;
- diferența de temperatură;
- evoluția presiunii în timpul testelor de etanșeitate.

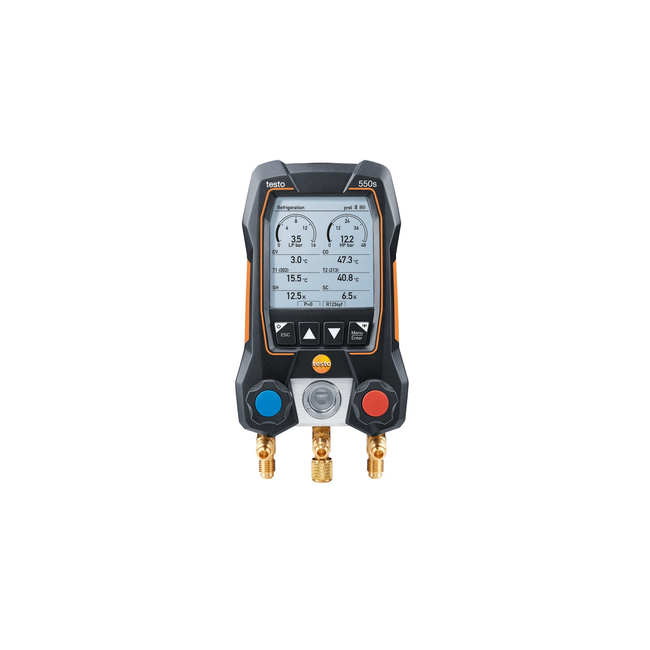

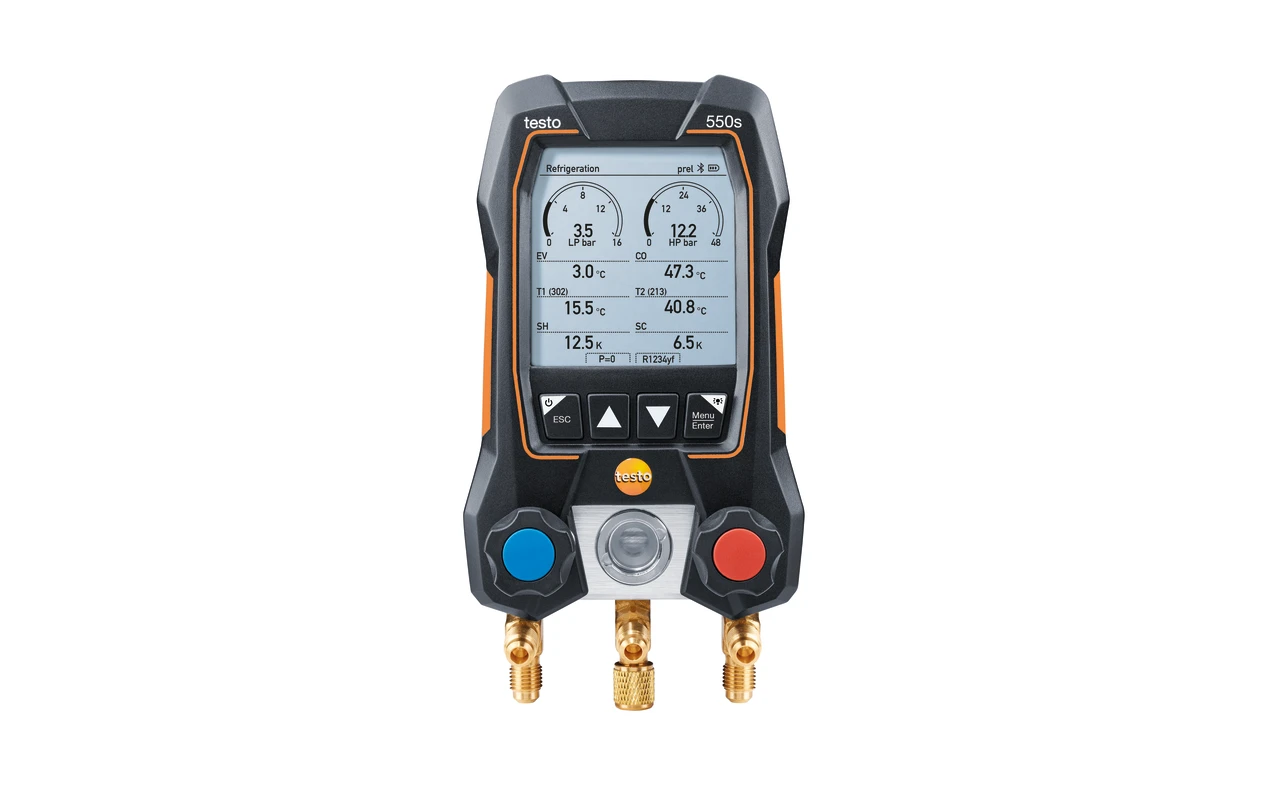

Valorile sunt afișate clar pe ecranul grafic al manifoldului, pentru o verificare rapidă a funcționării instalației.

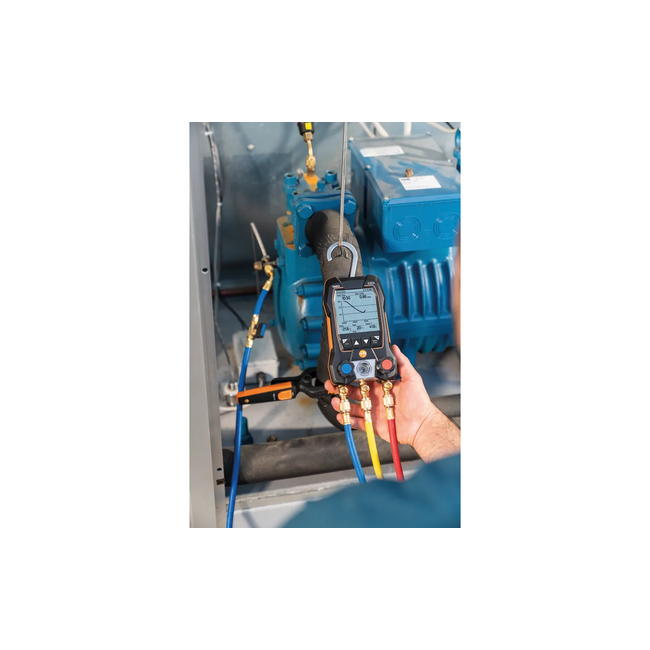

Două sonde de temperatură wireless testo 115i

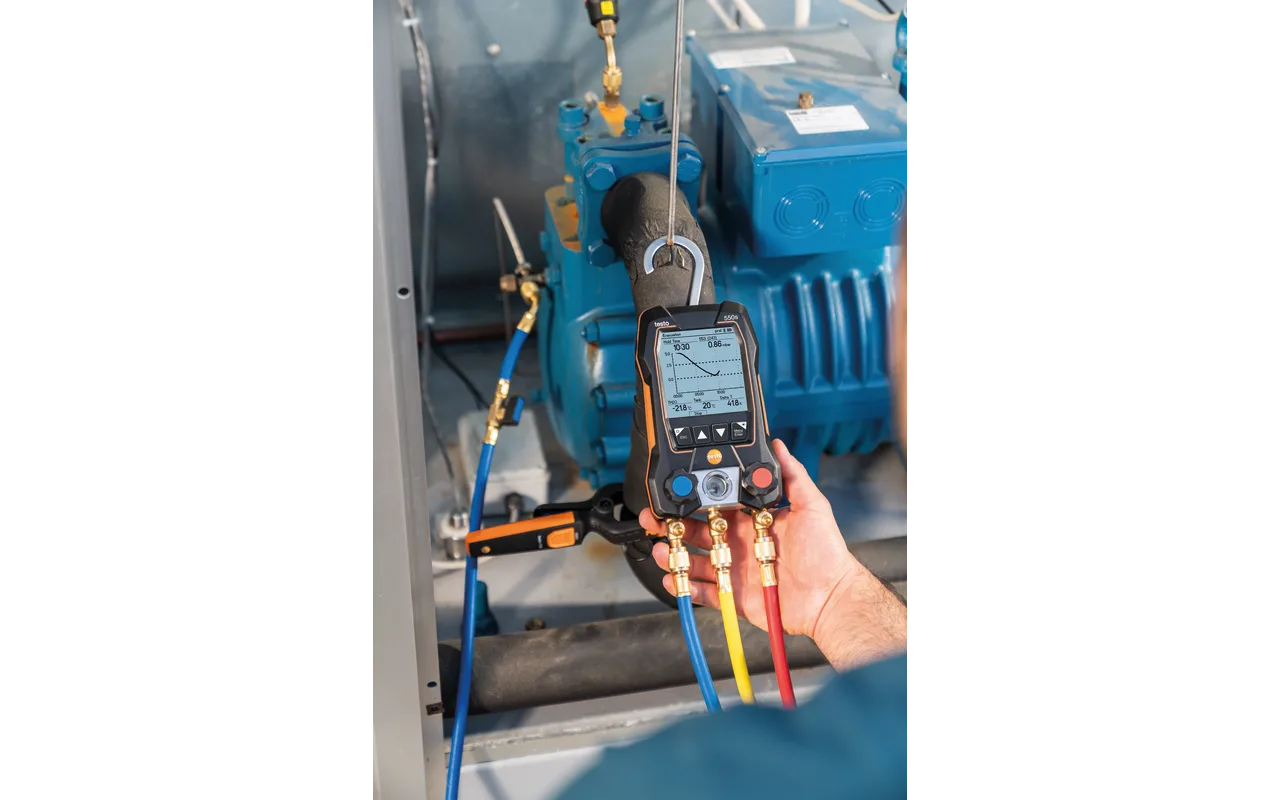

Cele două sonde testo 115i incluse în set sunt prevăzute cu clește pentru fixarea directă pe conductele frigorifice.
Sondele măsoară temperatura conductei de aspirație și temperatura conductei de lichid, iar valorile sunt transmise prin Bluetooth direct către manifoldul testo 550s.
Utilizarea sondelor wireless elimină cablurile dintre manifold și punctele de măsurare și facilitează lucrul în spații tehnice sau în instalații unde conductele sunt poziționate la distanță de unitatea frigorifică.
Pe baza valorilor de presiune și temperatură, manifoldul calculează automat supraîncălzirea și subrăcirea instalației.

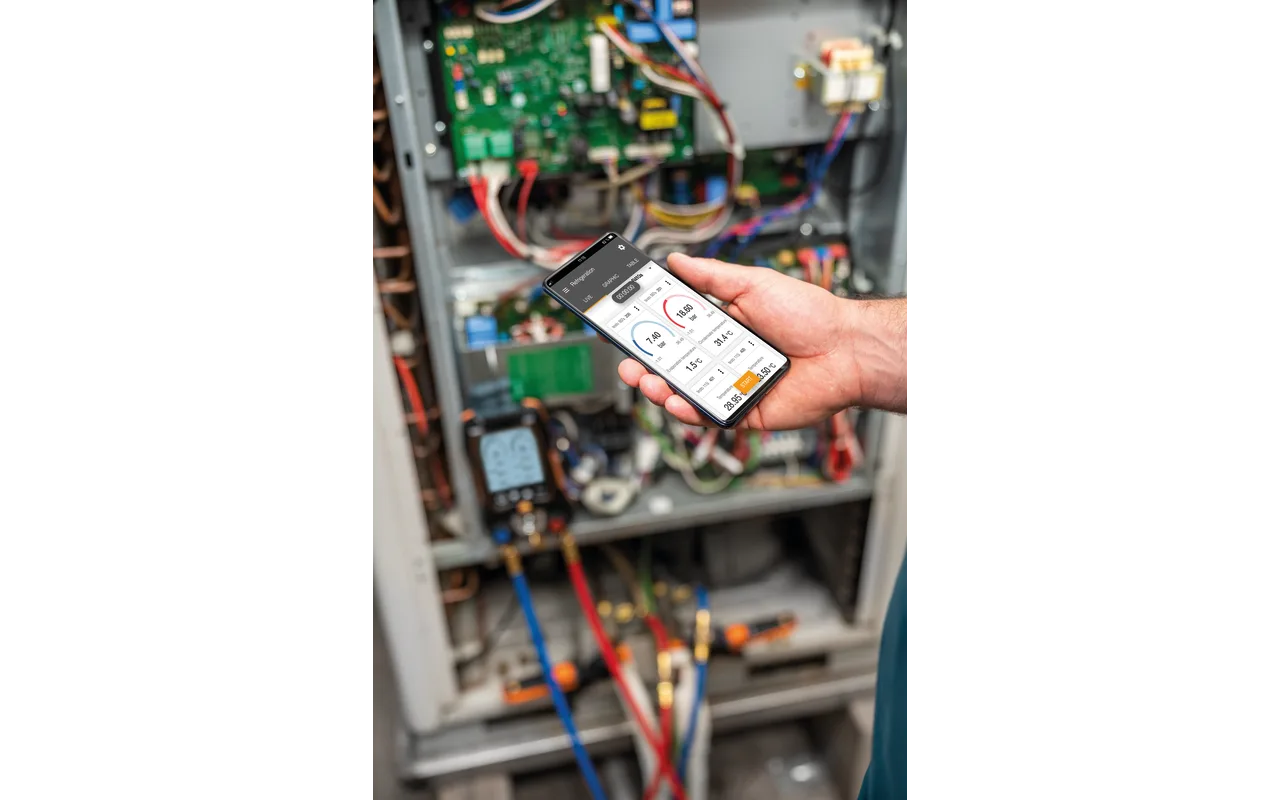

Conectare Bluetooth și aplicația testo Smart
Manifoldul testo 550s poate fi conectat prin Bluetooth la sondele inteligente Testo și la aplicația testo Smart instalată pe smartphone sau tabletă.
Aplicația permite:
- afișarea valorilor măsurate în timp real;
- vizualizarea grafică a evoluției măsurătorilor;
- selectarea și actualizarea agenților frigorifici;
- înregistrarea rezultatelor;
- documentarea intervențiilor;
- generarea rapoartelor de măsurare;
- salvarea și transmiterea rapoartelor în format digital.
Raza conexiunii Bluetooth este de până la 150 m pentru manifold și de până la 100 m pentru sondele testo 115i, în condiții optime de transmisie.
Meniuri integrate pentru lucrări HVAC/R
Testo 550s dispune de meniuri dedicate pentru principalele operațiuni efectuate asupra instalațiilor frigorifice:
- măsurarea presiunilor și temperaturilor;
- calcularea supraîncălzirii și subrăcirii;
- testarea etanșeității instalației;
- monitorizarea variației presiunii;
- măsurarea și monitorizarea procesului de evacuare;
- determinarea temperaturilor de condensare și evaporare.
Pentru măsurarea vacuumului este necesară utilizarea unei sonde de vacuum compatibile, precum testo 552i, disponibilă separat.
Compatibilitate cu agenți frigorifici
Manifoldul include o bază de date cu agenți frigorifici, care poate fi actualizată prin intermediul aplicației testo Smart.
Instrumentul și sondele testo 115i sunt compatibile inclusiv cu agenți frigorifici din clasele A2L și A3.
Printre agenții frigorifici disponibili se regăsesc:
- R32;
- R290;
- R410A;
- R134a;
- R404A;
- R407C;
- R448A;
- R449A;
- R452A;
- R454B;
- R600a;
- R744.
Construcție robustă pentru utilizare profesională
Carcasa manifoldului are clasa de protecție IP54, oferind protecție împotriva prafului și a stropilor de apă.
Instrumentul este proiectat pentru utilizarea zilnică în activități de instalare, service și mentenanță. Alimentarea se realizează cu patru baterii AA, iar autonomia poate ajunge până la 250 de ore atunci când iluminarea ecranului și conexiunea Bluetooth nu sunt utilizate.
Domenii de utilizare
Testo 550s Set Smart poate fi utilizat pentru:
- instalații frigorifice;
- aparate de aer condiționat;
- pompe de căldură;
- instalații de răcire comercială;
- punerea în funcțiune a echipamentelor HVAC/R;
- verificarea și încărcarea agentului frigorific;
- diagnosticarea circuitelor frigorifice;
- teste de etanșeitate;
- monitorizarea evacuării instalației;
- lucrări de mentenanță și service.
Date tehnice manifold testo 550s
- Tip manifold: digital, bloc de valve cu 2 căi;
- Domeniu de măsurare presiune: de la -1 până la 60 bar;
- Acuratețe presiune: ±0,5% din domeniul de măsurare;
- Rezoluție presiune: 0,01 bar;
- Presiune maximă admisă: 65 bar;

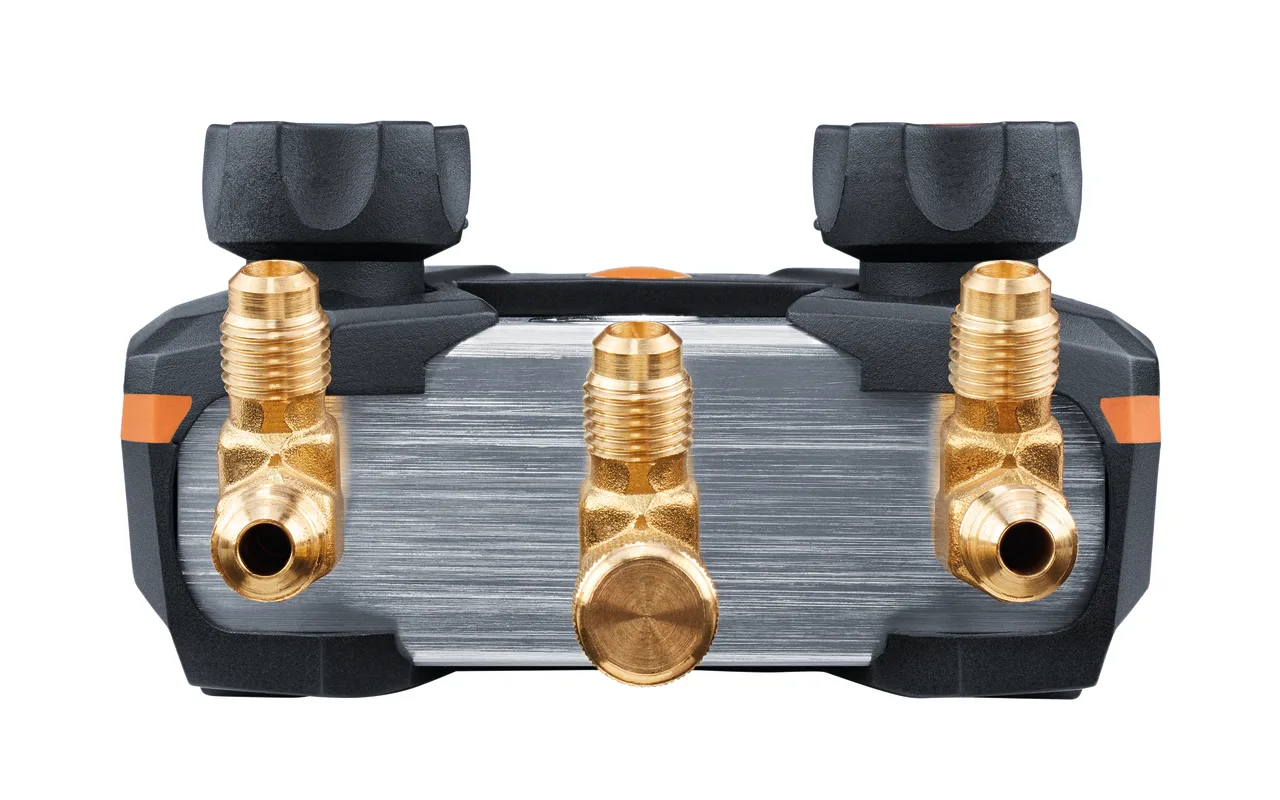

- Conexiuni frigorifice: 3 × 7/16″ UNF;
- Domeniu de măsurare temperatură: de la -50 până la +150°C;
- Acuratețe temperatură: ±0,5°C;
- Rezoluție temperatură: 0,1°C;

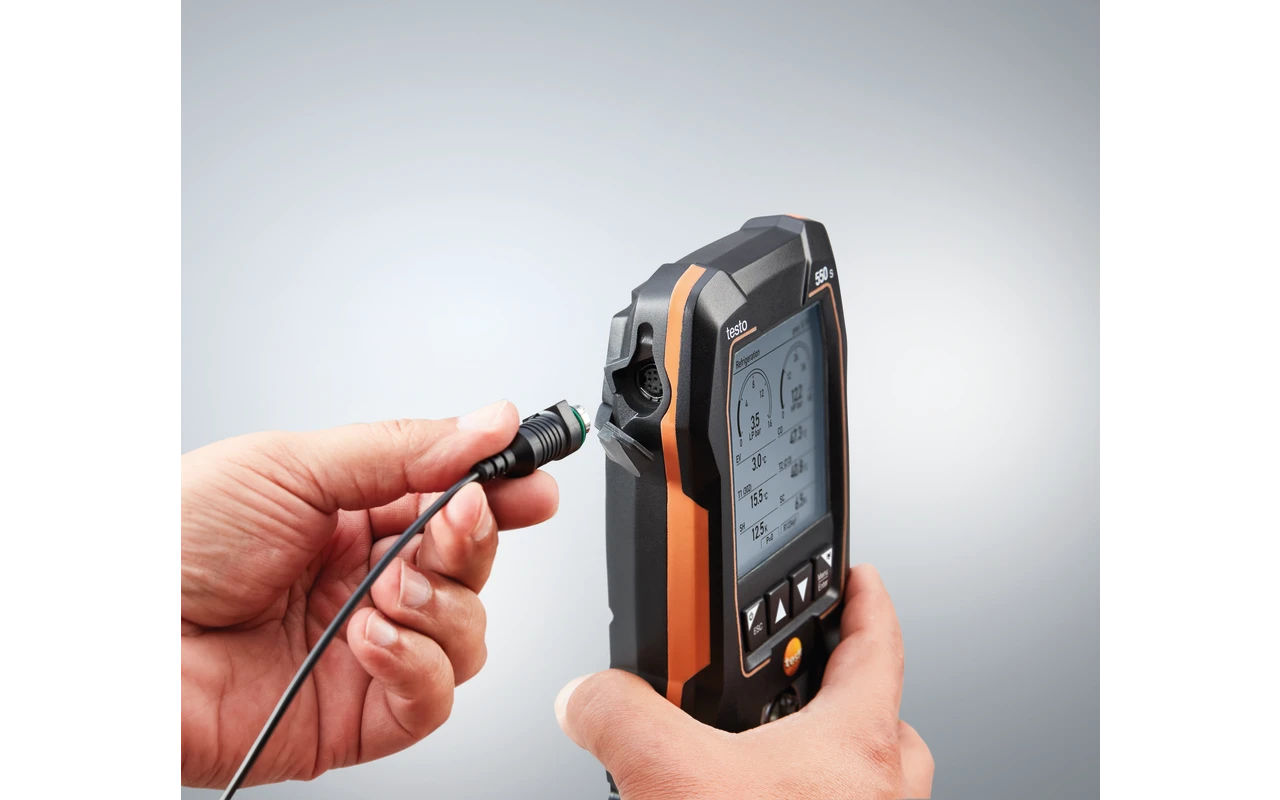

- Intrări pentru sonde cu cablu: 2 × NTC;
- Transfer de date: Bluetooth;
- Rază Bluetooth: până la 150 m;
- Clasă de protecție: IP54;
- Temperatură de operare: de la -20 până la +50°C;
- Temperatură de depozitare: de la -20 până la +60°C;
- Alimentare: 4 baterii AA;
- Autonomie: până la 250 de ore fără iluminarea ecranului și Bluetooth;
- Dimensiuni: 210 × 121 × 60 mm;
- Greutate: 826 g.
Date tehnice sonde wireless testo 115i
- Număr sonde incluse: 2;
- Tip senzor: NTC;
- Tip montare: clește pentru conducte;
- Domeniu de măsurare: de la -40 până la +150°C;
- Acuratețe: ±1,3°C în intervalul -20 până la +85°C;
- Rezoluție: 0,1°C;
- Transfer de date: Bluetooth;
- Rază Bluetooth: până la 100 m;
- Temperatură de operare: de la -20 până la +50°C;
- Temperatură de depozitare: de la -20 până la +60°C;
- Alimentare: 3 baterii AAA pentru fiecare sondă;
- Autonomie: aproximativ 150 de ore;
- Dimensiuni: 183 × 90 × 30 mm;
- Greutate: 127,4 g pentru fiecare sondă.

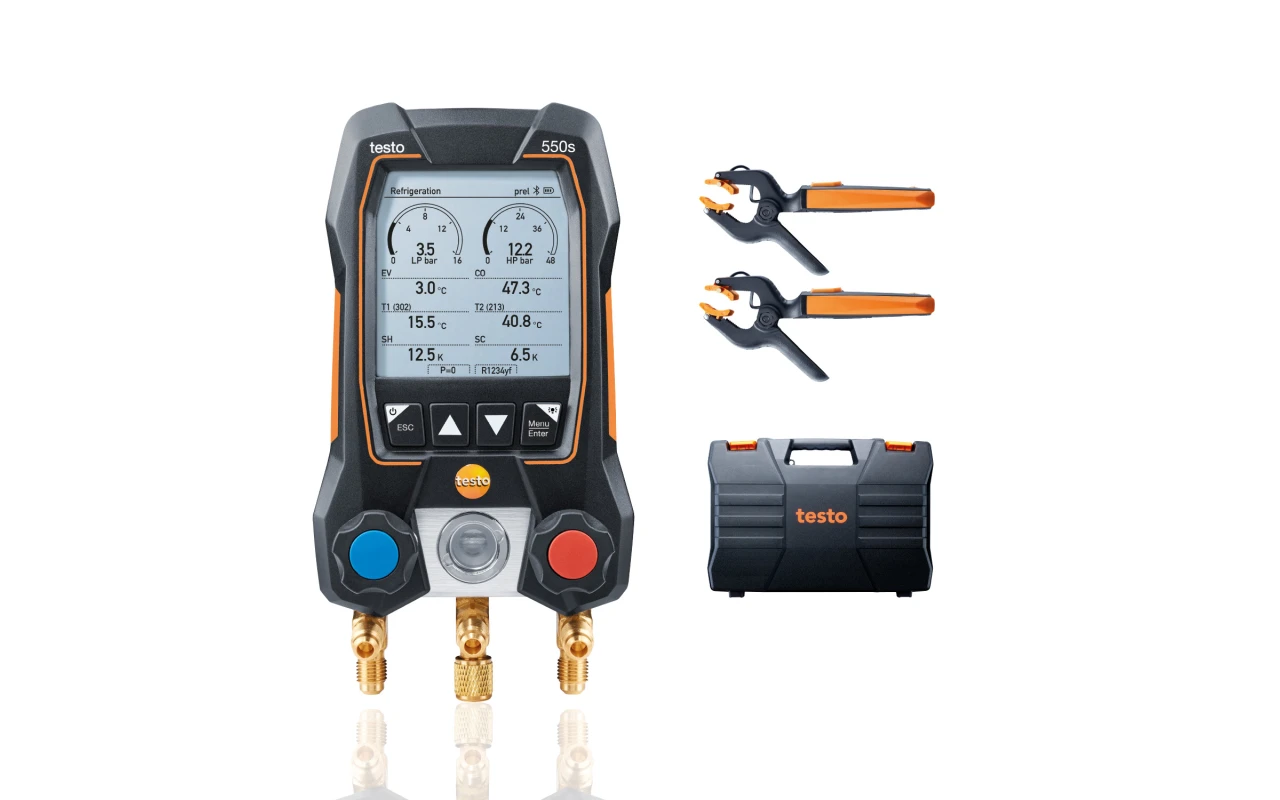

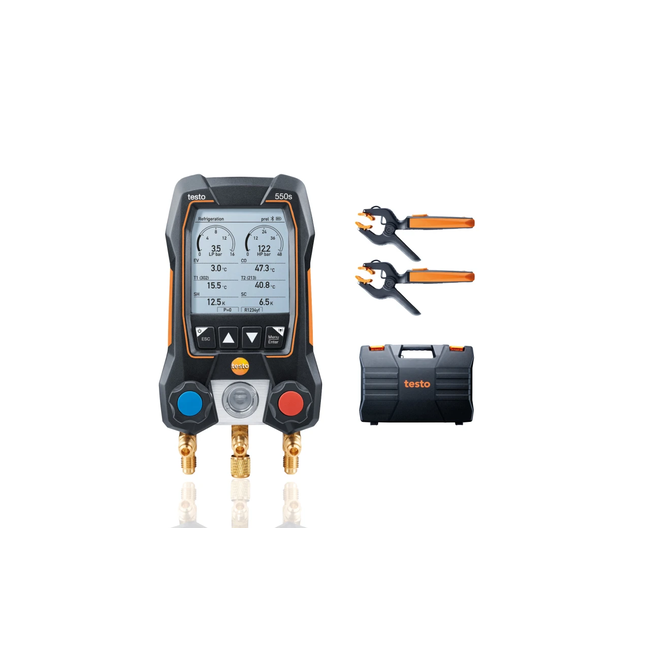

Conținutul pachetului
- 1 × manifold digital testo 550s cu bloc de valve cu 2 căi;
- 2 × sonde de temperatură wireless testo 115i;
- baterii pentru manifold și sonde;
- 1 × geantă de transport;
- protocol de calibrare din fabrică pentru sondele testo 115i;
- documentație de utilizare.
Furtunurile frigorifice și sonda de vacuum testo 552i nu sunt incluse și se comandă separat.
