Descriere

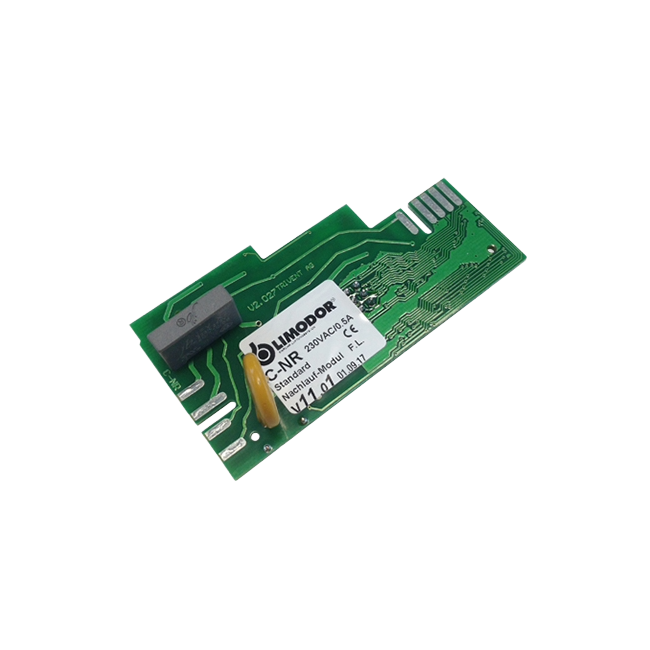

C-NR permite controlul temporizării pentru ventilatoarele individuale LIMODOR F/M (LF/M):
-
EV (Einschaltverzögerung) = întârziere la pornire după comanda de pornire (ex. comutator lumină).
-
AV (Ausschaltverzögerung / Nachlaufzeit) = timp de post-ventilare după oprirea comenzii.
EV și AV se reglează independent, dintr-un DIP-switch cu 8 poziții montat pe modul.
Setări DIP-switch (logică de calcul)
1) DIP 1 – Invers (IB)
Se folosește doar la unități F/M cu grundlast (2-trepte); la unități cu o singură treaptă se lasă OFF. În mod invers, la “Licht EIN” rulează pe Teillast, iar la “Licht AUS” pe Volllast.
2) DIP 2–4 – EV (întârziere la pornire)
Timpul EV = suma comutatoarelor:
-
DIP2 = 0,5 min
-
DIP3 = 1 min
-
DIP4 = 2 min
Interval posibil: 0,5 / 1 / 1,5 / 2 / 2,5 / 3 / 3,5 min.
3) DIP 5–8 – AV (post-ventilare)
Timpul AV = suma comutatoarelor:
-
DIP5 = 2 min
-
DIP6 = 4 min
-
DIP7 = 8 min
-
DIP8 = 16 min
Interval posibil: 2…30 min (din combinații).
Exemple de configurații:
-
EV = 1,5 min → DIP2 + DIP3 = ON
-
AV = 10 min → DIP5 + DIP7 = ON
-
AV = 16 min → DIP8 = ON
Montaj / observații electrice
Modulul este de tip plug-in (montaj rapid pe unitatea de ventilație, prin conectare în lanț între conectorul ventilatorului și cupla de conexiune, conform schemei din fișă).
