Descriere

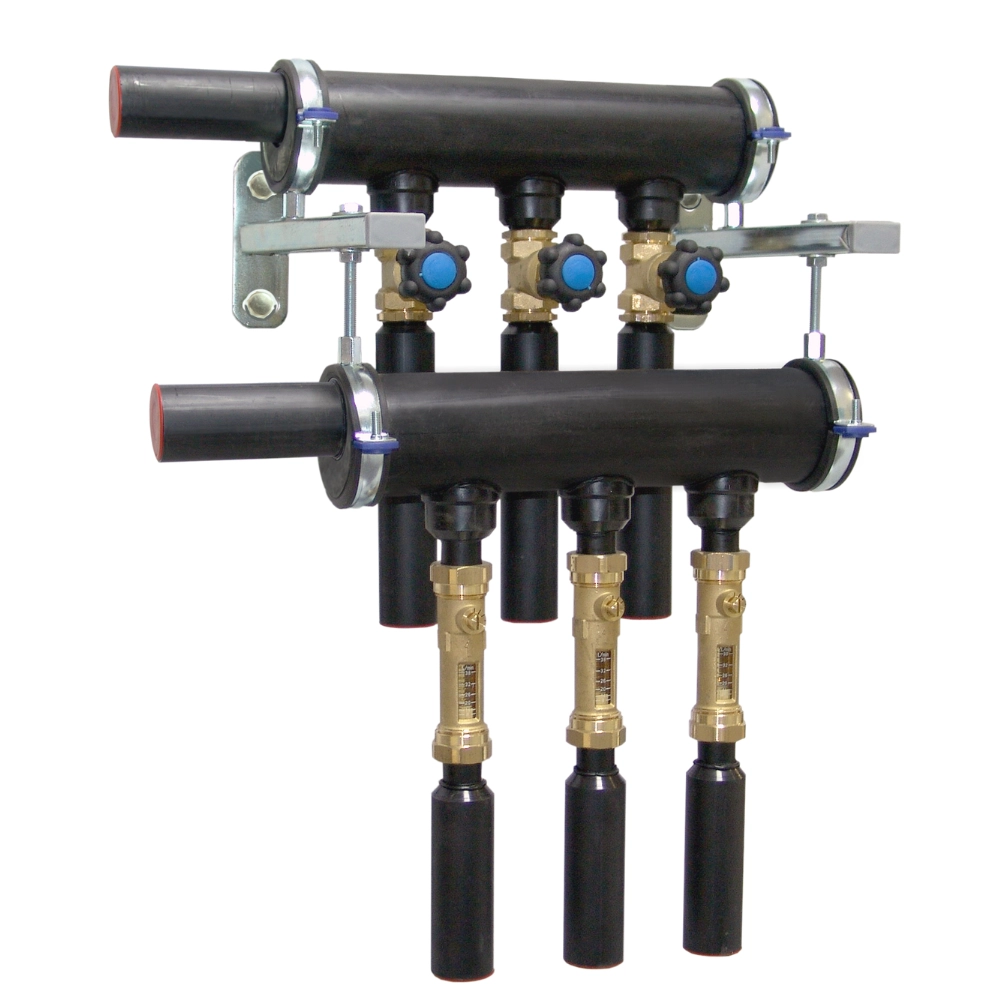

Distribuitorul de perete ASPOL RS UNIVERS este conceput pentru utilizarea în sistemele de pompe de căldură sol-apă, având rolul de distribuție controlată a agentului termic de joasă temperatură către schimbătoarele de căldură din sol și de colectare a fluxului de retur către pompa de căldură.

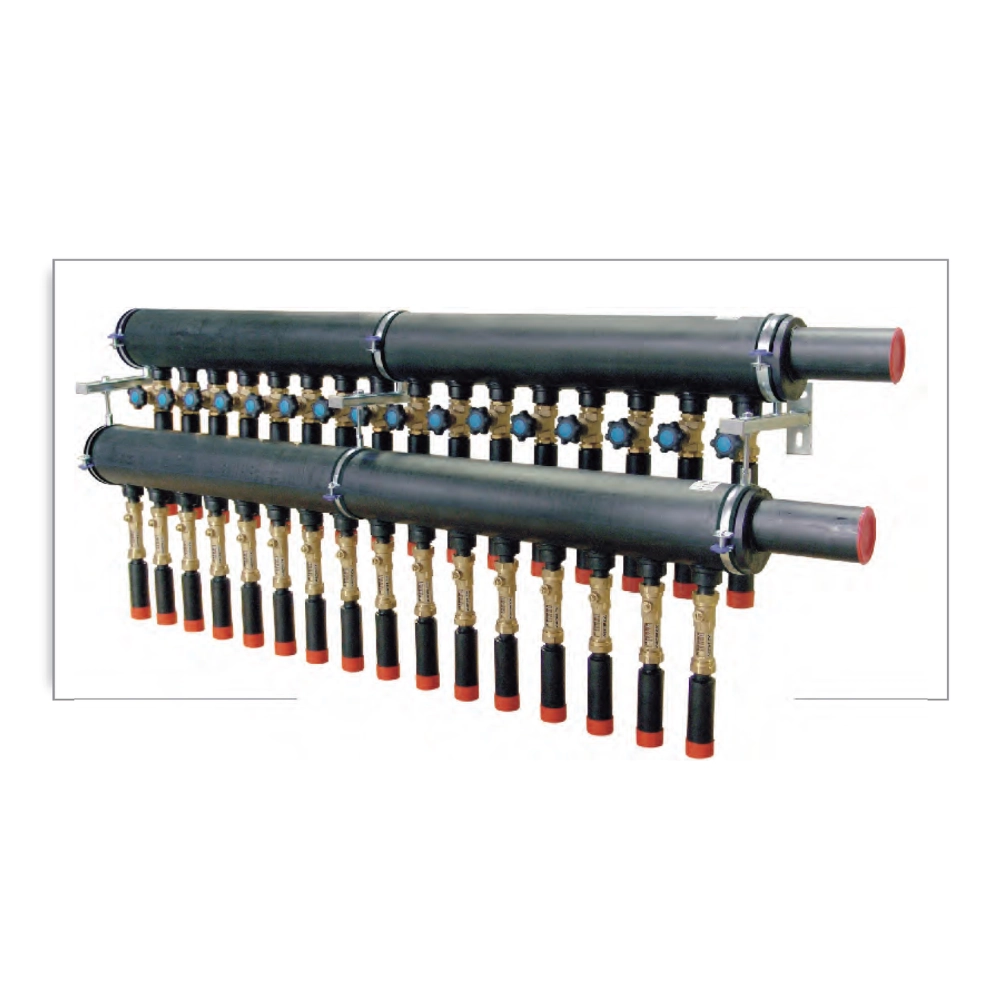

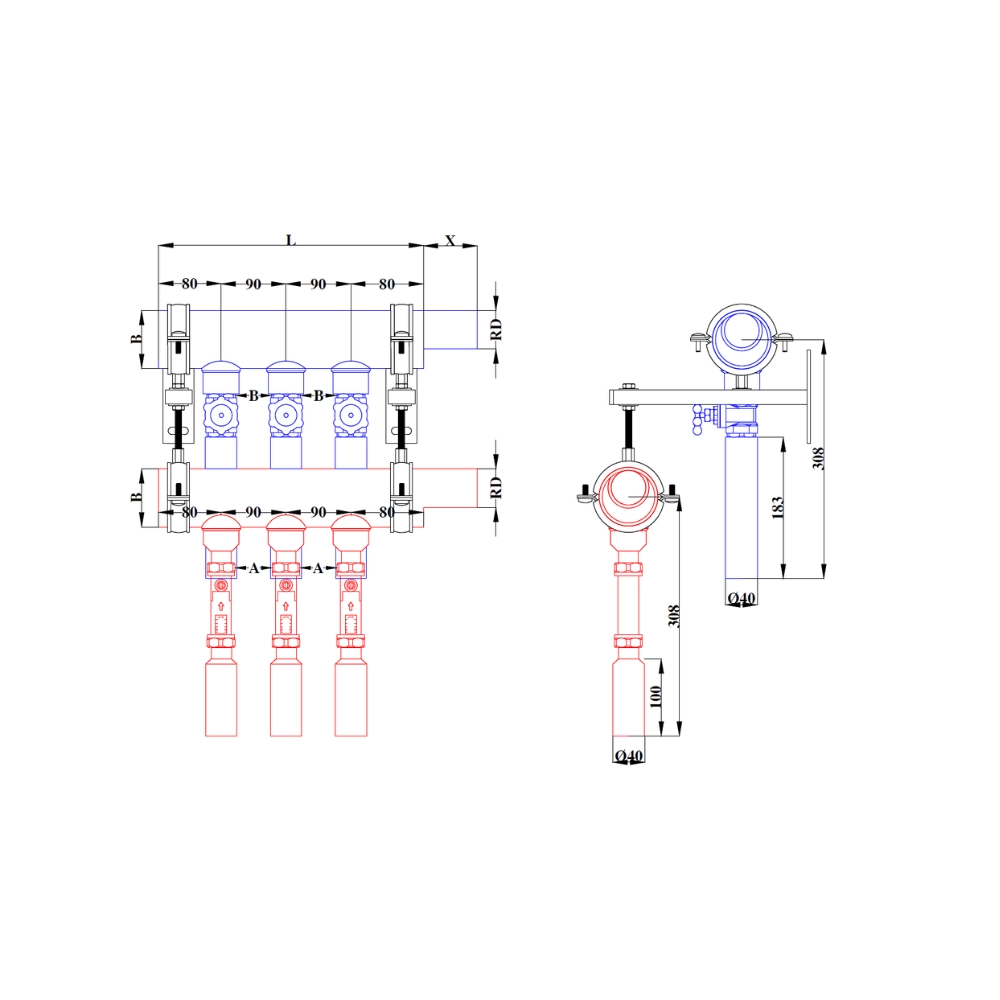

Construcția este realizată integral din polietilenă de înaltă densitate HDPE / HDPE100 RC, material certificat pentru aplicații sub presiune și medii cu soluții glicolate. Distribuitorul este dimensionat pentru o presiune nominală PN10, fiind adecvat funcționării continue în circuitele sursei joase geotermale. Secțiunile colectorului au diametrul nominal Ø40 mm, iar numărul de circuite poate fi configurat până la 30 secțiuni, în funcție de necesarul instalației.

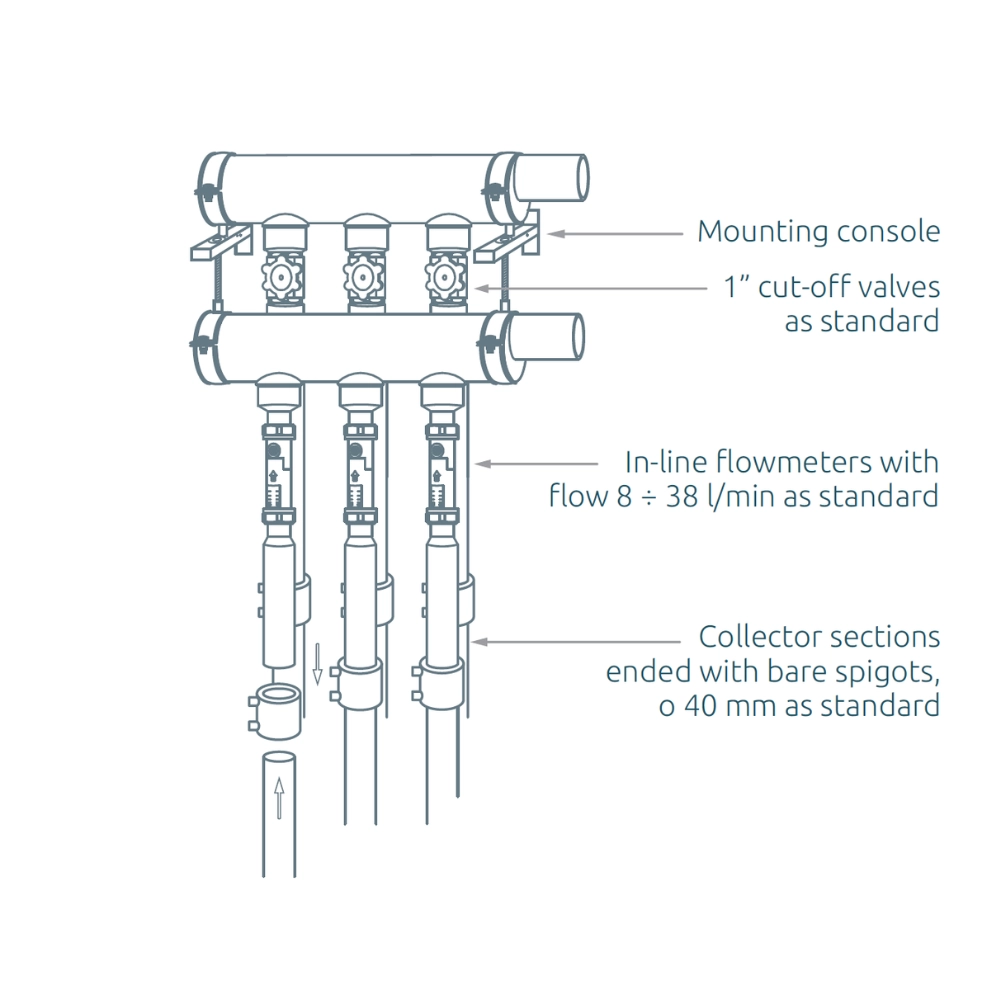

Pe ramurile de tur sunt montate debitmetre (rotametre) liniare tip B, care permit reglarea individuală a debitului pentru fiecare circuit, asigurând echilibrarea hidraulică corectă a câmpului geotermal. Pe ramurile de retur sunt prevăzute vane de izolare, care permit oprirea fiecărui circuit în parte, facilitând operațiunile de service, aerisire, spălare și punere în funcțiune fără afectarea întregului sistem.

Distribuitorul are o construcție simetrică, care permite racordarea conductelor principale către pompa de căldură atât din partea stângă, cât și din partea dreaptă, prin rotirea ansamblului cu 180° în axa verticală. Această caracteristică oferă flexibilitate ridicată la montaj în camera tehnică.

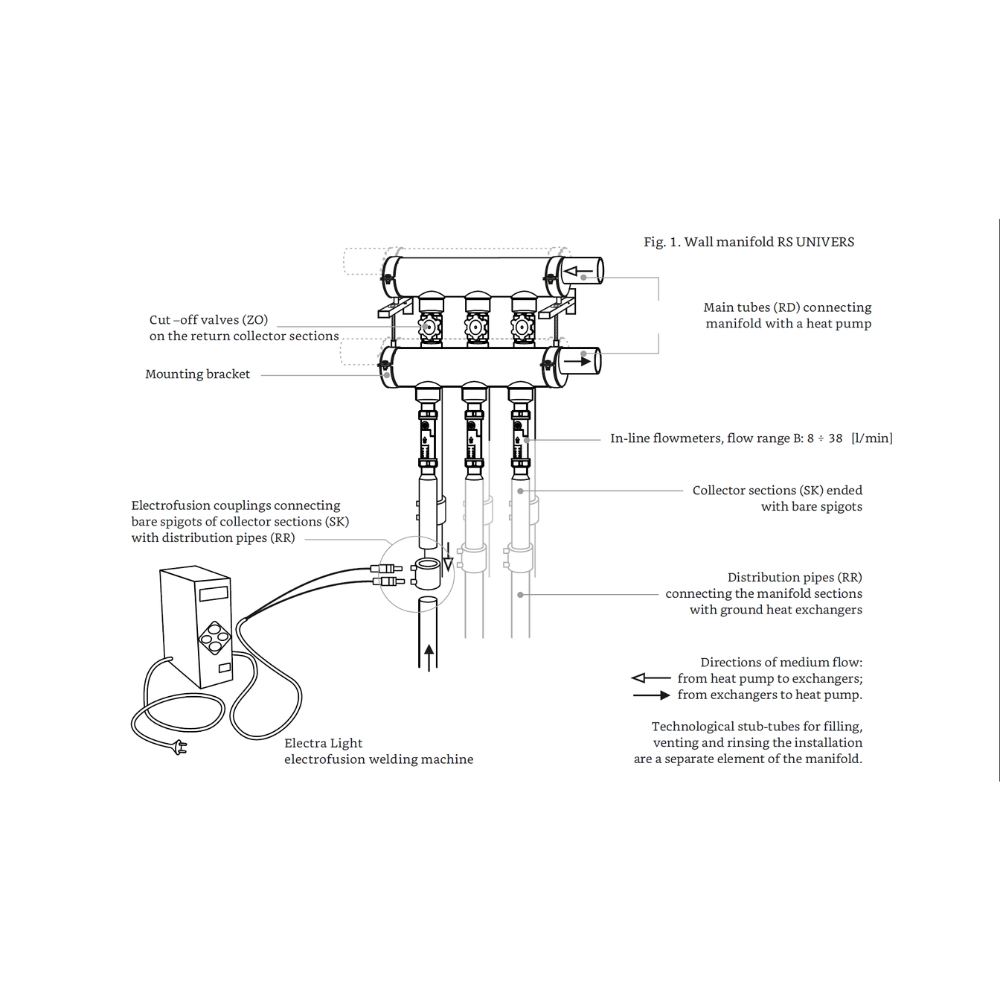

Racordurile secțiunilor colectorului și ale conductelor de legătură sunt prevăzute cu capete netede (bose), destinate îmbinărilor prin:

sudură electrofuziune, sau
sudură prin polifuziune termică (nasadkową),

asigurând etanșeitate ridicată și fiabilitate pe termen lung. Racordurile tehnologice pentru umplerea, aerisirea și spălarea instalației sunt prevăzute separat, în funcție de configurația aleasă.

Distribuitorul RS UNIVERS este destinat montajului interior, de regulă în camera tehnică a pompei de căldură, fixat pe perete cu console dedicate. Se recomandă izolarea termică a conductelor și armăturilor pentru prevenirea condensului și menținerea parametrilor optimi ai agentului termic. Opțional, distribuitorul poate fi integrat cu sisteme de monitorizare electronică a parametrilor de funcționare (EDS) și este compatibil cu instrumente software de proiectare pentru dimensionarea corectă a sursei joase geotermale.
