Descriere

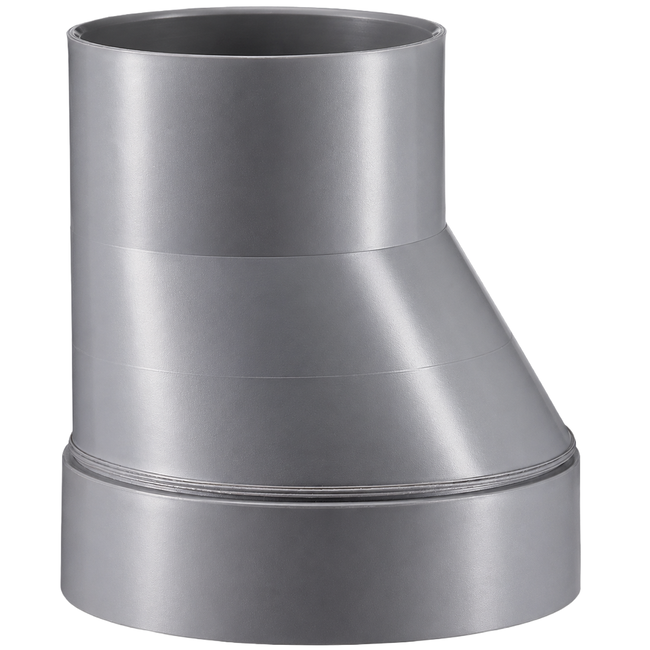

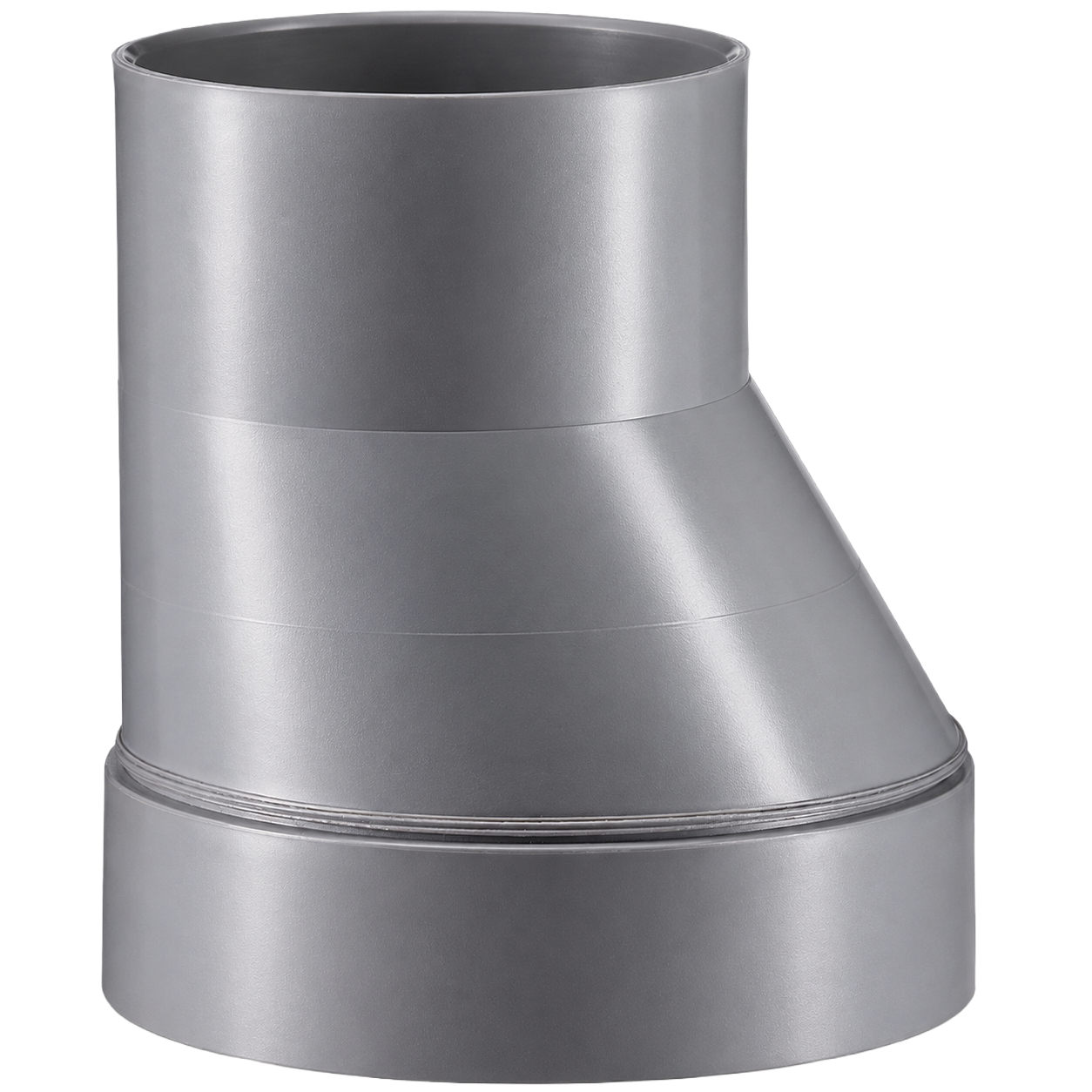

Reducția excentrică antiacidă de ventilație din PPs este utilizată pentru realizarea tranziției de la tubulatura DN200 la tubulatura DN160 în instalații industriale destinate evacuării aerului contaminat chimic, a vaporilor corozivi și a aerului cu umiditate ridicată.
Configurația excentrică permite modificarea diametrului traseului fără păstrarea aceleiași axe centrale. Această geometrie este utilă în situațiile în care trebuie menținută alinierea unei generatoare a conductei, de exemplu pentru adaptarea traseului la condițiile de montaj sau pentru limitarea zonelor în care se pot acumula condensul și impuritățile.
Reducția este prevăzută cu un opritor interior pentru ghidarea țevilor în timpul montajului. Geometria alungită și conicitatea redusă contribuie la menținerea fluxului de aer în contact cu peretele interior, limitând turbulențele și pierderile locale de presiune.
Racordurile tip mufă permit conectarea la tubulatura compatibilă din PPs prin sudură specifică materialelor plastice. Pentru diametre de până la 315 mm, BECK indică fabricarea reducțiilor prin injecție.

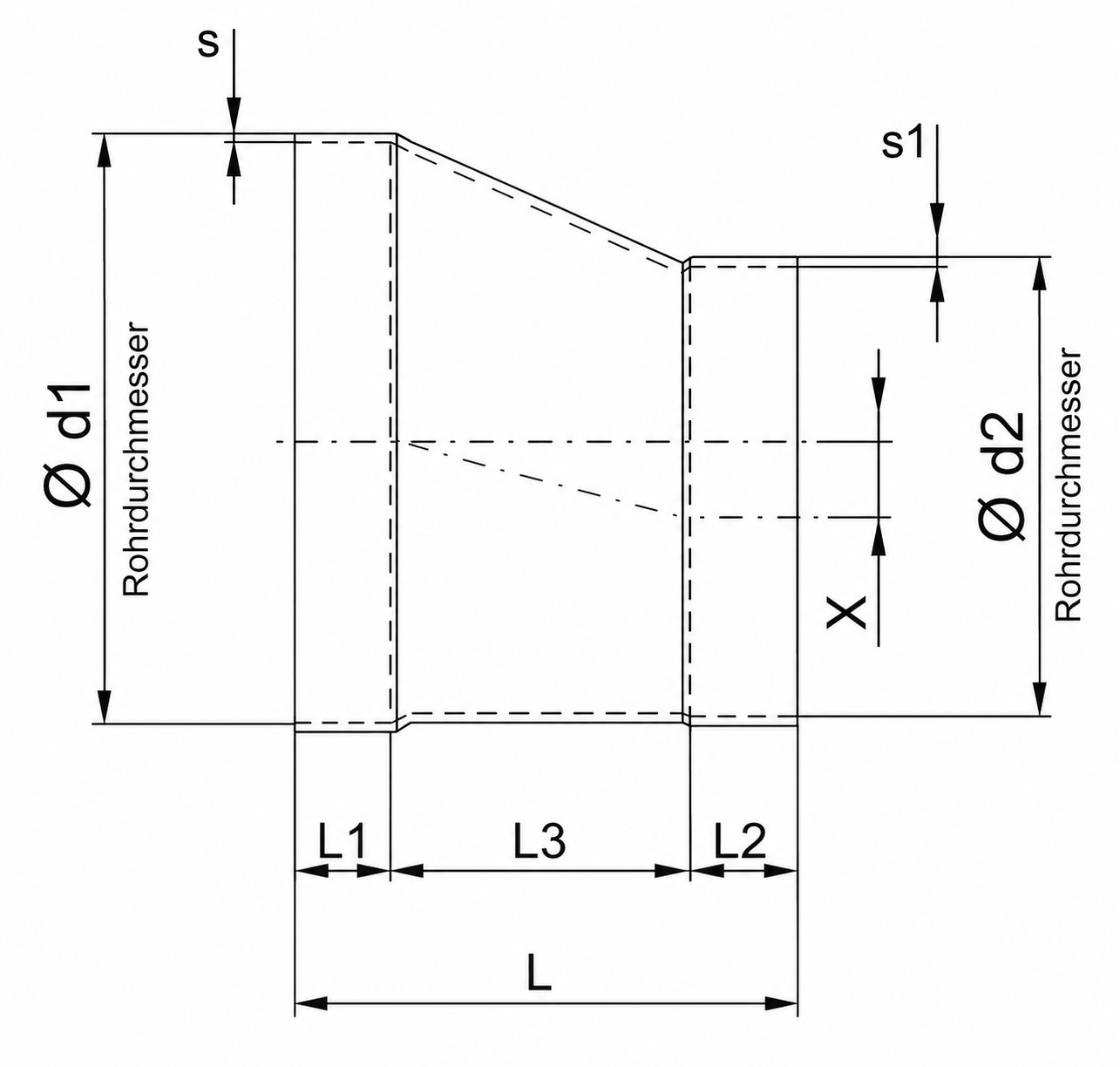

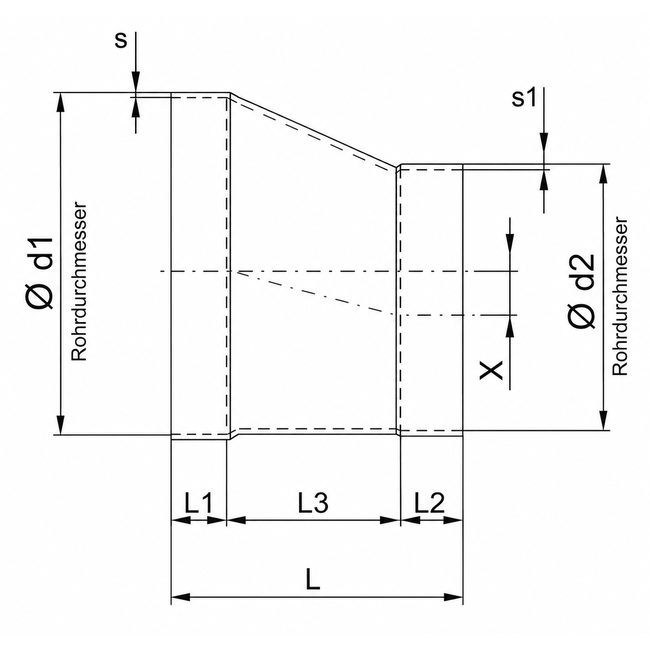

Date tehnice și dimensiuni constructive:
- Material: PPs;
- Tip piesă: reducție excentrică;
-
Diametru de intrare
d1: DN200; -
Diametru de ieșire
d2: DN160; - Tip racord: mufă la ambele capete;
- Metodă de îmbinare: sudură în plastic;
-
Lungime totală
L: 165 mm; -
Lungime racord
L1: 50 mm; -
Lungime racord
L2: 40 mm; -
Lungime zonă de tranziție
L3: 75 mm; -
Excentricitate
X: 20 mm; -
Grosime perete
s: 3,0 mm; -
Grosime perete
s1: 3,0 mm; - Temperatură de lucru: −5 °C până la +80 °C;
- Domeniu de utilizare: ventilație industrială antiacidă.
