Descriere

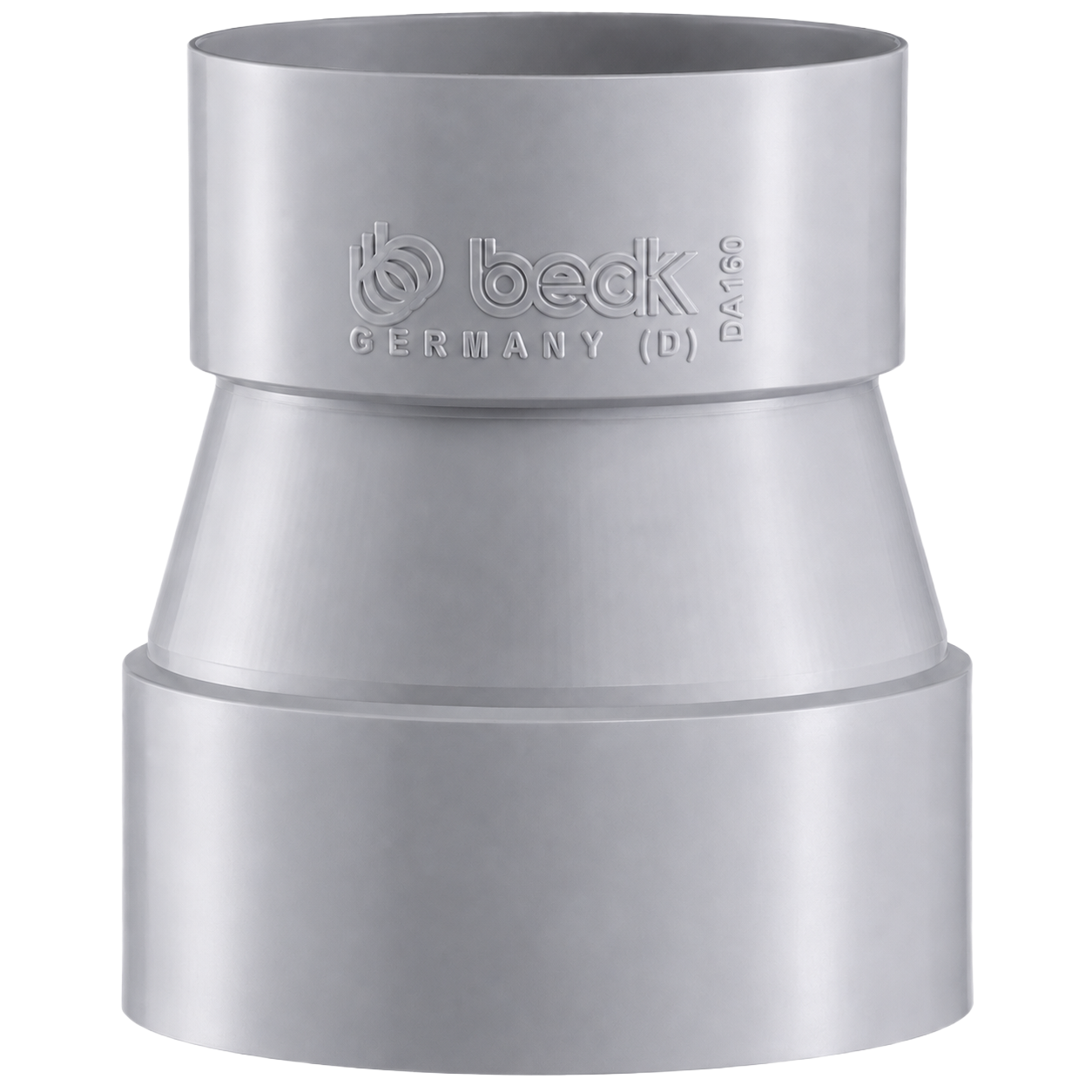

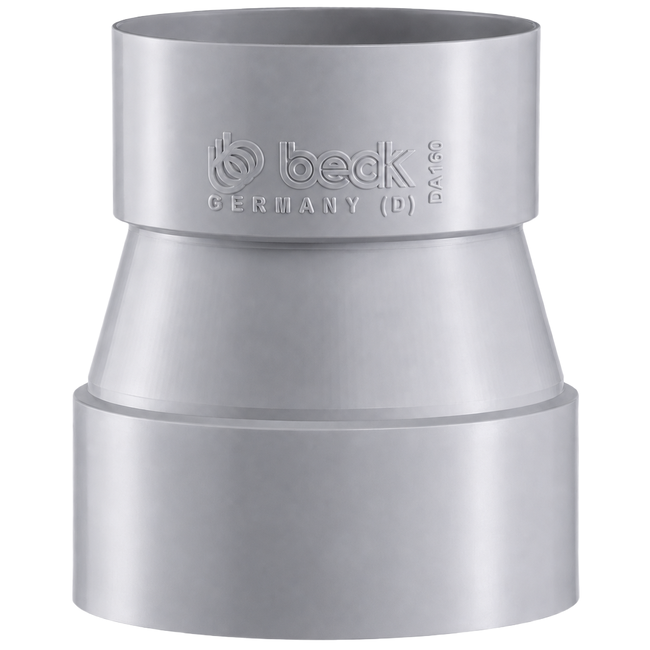

Reducția concentrică antiacidă de ventilație din PPs este utilizată pentru realizarea tranziției de la tubulatura DN200 la tubulatura DN160 în instalații industriale destinate evacuării aerului contaminat chimic, a vaporilor corozivi și a aerului cu umiditate ridicată.
Configurația concentrică menține axa traseului de ventilație și permite reducerea controlată a secțiunii de curgere. Geometria interioară este optimizată pentru limitarea turbulențelor și reducerea pierderilor locale de presiune. Producătorul indică un profil interior continuu și un opritor interior pentru ghidarea corectă a țevilor în timpul montajului.
Racordurile tip mufă de la ambele capete permit îmbinarea cu tubulatura compatibilă din PPs prin sudură specifică materialelor plastice. Varianta DN200–DN160 este realizată prin injecție, deoarece BECK indică acest procedeu de fabricație pentru reducțiile cu diametre de până la d = 315 mm.

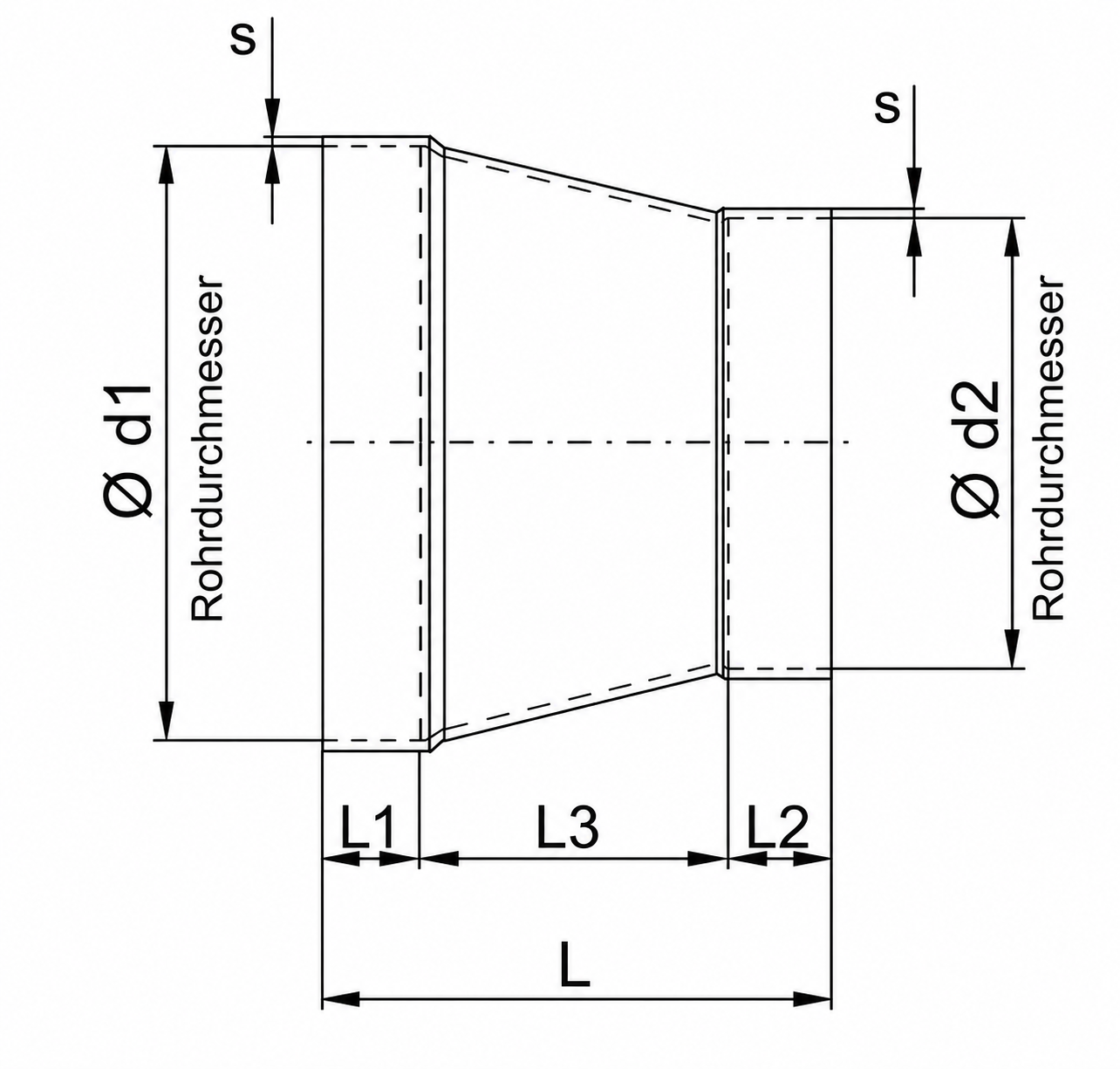

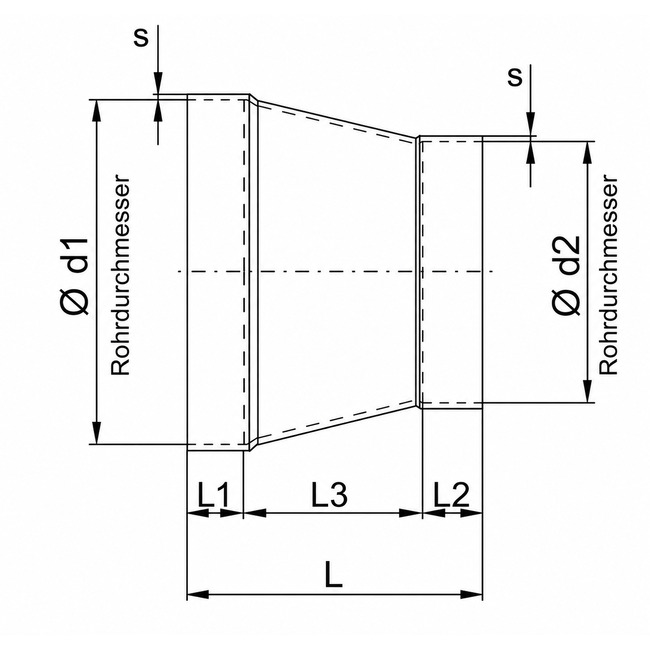

Date tehnice și dimensiuni constructive:
- Material: PPs;
- Tip piesă: reducție concentrică;
-
Diametru de intrare
d1: DN200; -
Diametru de ieșire
d2: DN160; - Tip racord: mufă la ambele capete;
- Metodă de îmbinare: sudură în plastic;
-
Lungime totală
L: 180 mm; -
Lungime racord
L1: 50 mm; -
Lungime racord
L2: 50 mm; -
Lungime zonă de tranziție
L3: 80 mm; -
Grosime minimă perete
s: 3,0 mm; - Greutate aproximativă: 0,4 kg;
-
Culoare specifică materialului PPs: gri prăfuit
RAL 7037; - Domeniu de utilizare: ventilație industrială antiacidă.
