Descriere

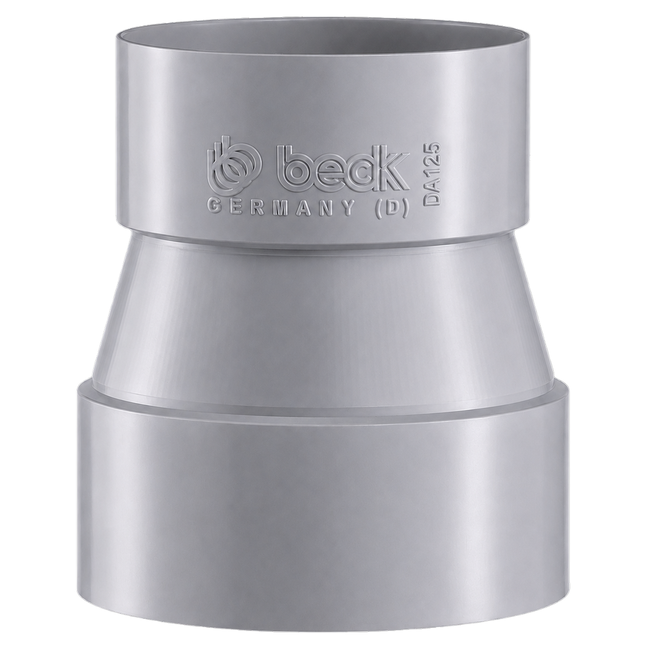

Reducția concentrică antiacidă de ventilație din PPs este utilizată pentru realizarea tranziției de la tubulatura DN160 la tubulatura DN125 în instalații industriale destinate evacuării aerului contaminat chimic, a vaporilor corozivi și a aerului cu umiditate ridicată.
Configurația concentrică menține axa traseului de ventilație, permițând reducerea diametrului fără deplasarea centrului conductei. Această geometrie este potrivită pentru traseele unde se dorește o tranziție axială uniformă între două diametre diferite.
Reducția este prevăzută cu mufe la ambele capete și cu opritor interior pentru ghidarea țevilor în timpul montajului. Forma alungită și conicitatea redusă contribuie la limitarea turbulențelor și la menținerea unei pierderi locale de presiune reduse. Reducțiile până la Ø315 mm sunt realizate prin injecție, conform catalogului tehnic BECK.

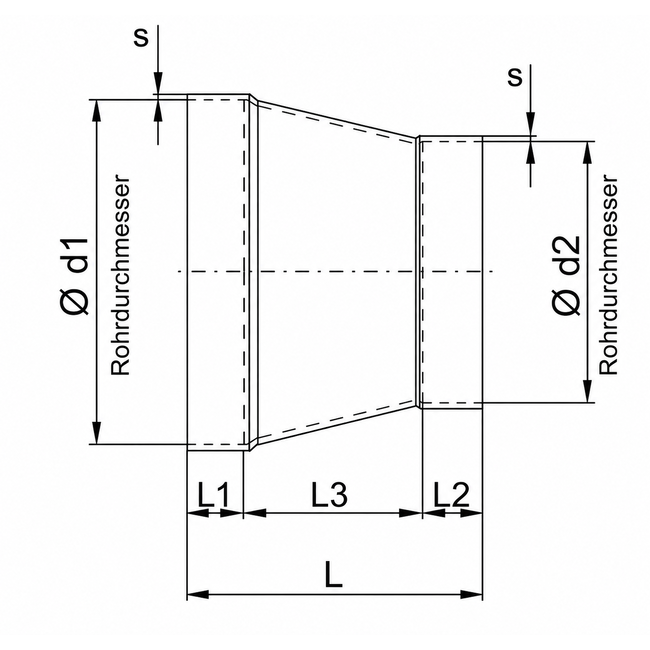

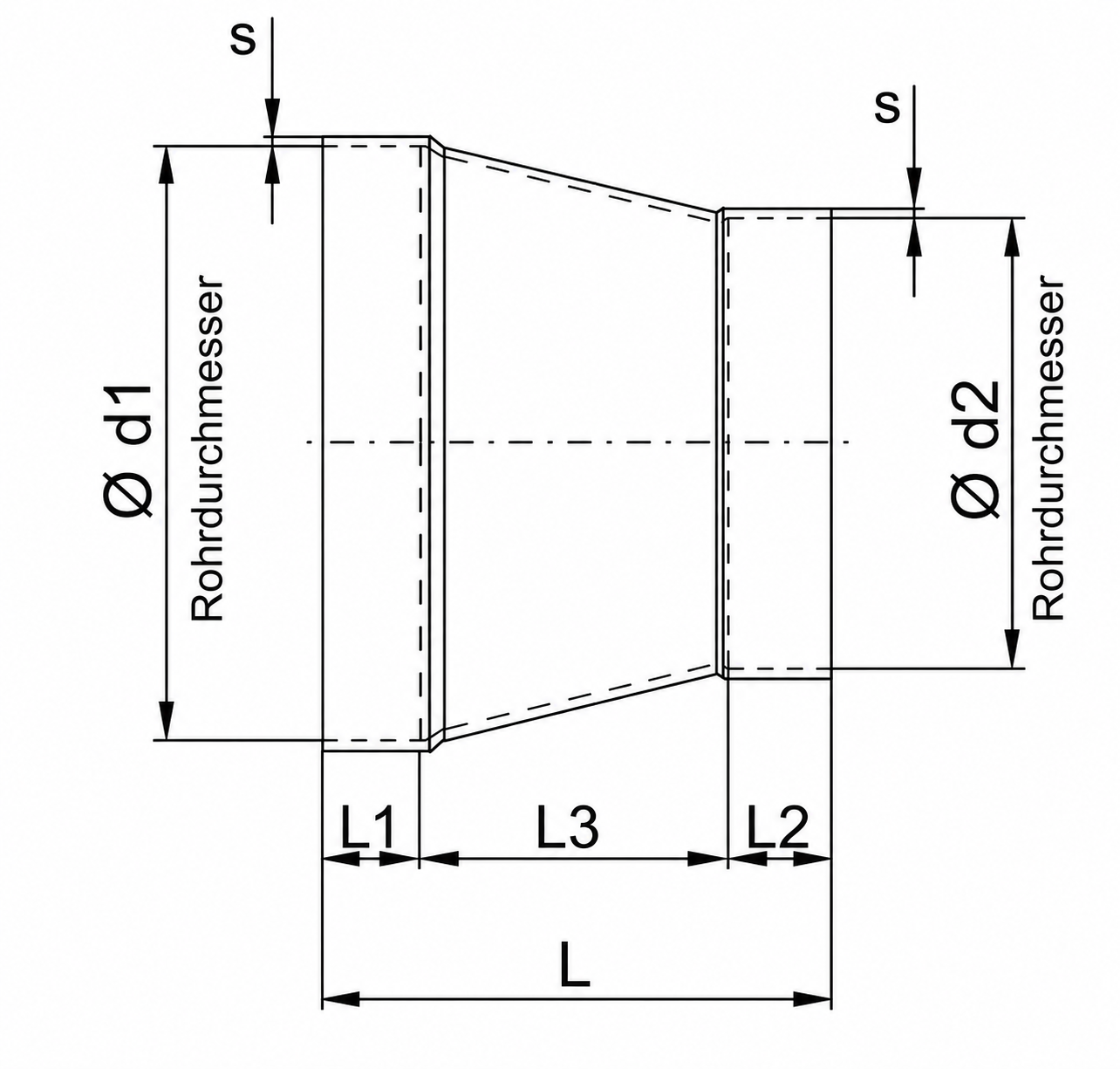

Date tehnice și dimensiuni constructive:
- Material: PPs;
- Tip piesă: reducție concentrică;
-
Diametru de intrare
d1: DN160; -
Diametru de ieșire
d2: DN125; - Tip racord: mufă la ambele capete;
- Metodă de îmbinare: sudură în plastic;
-
Lungime totală
L: 160 mm; -
Lungime racord
L1: 40 mm; -
Lungime racord
L2: 40 mm; -
Lungime zonă de tranziție
L3: 80 mm; -
Grosime perete
s: 3,5 mm; - Greutate aproximativă: 0,2 kg;
- Temperatură de lucru: −5 °C până la +80 °C;
- Domeniu de utilizare: ventilație industrială antiacidă.
Caracteristici
- Beck
