Descriere

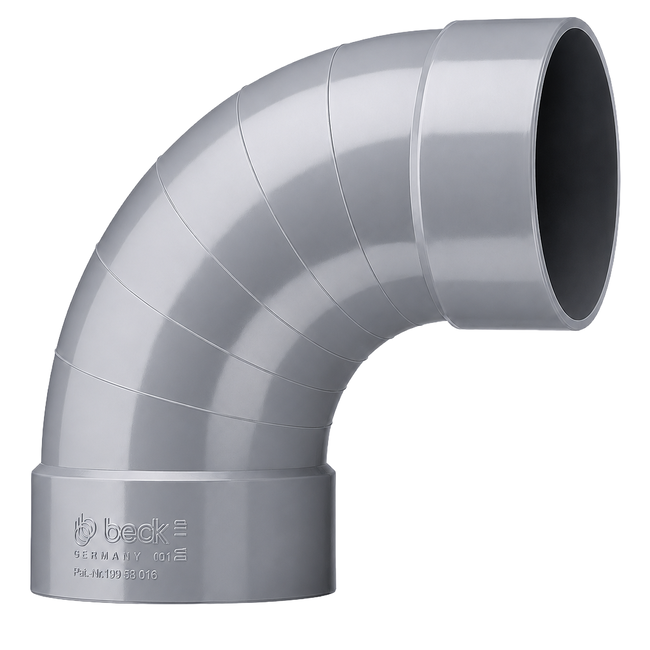

Cotul antiacid de ventilație la 90° din PPs este destinat schimbării direcției traseului în rețelele de tubulatură utilizate pentru evacuarea aerului contaminat chimic, a vaporilor corozivi și a aerului cu umiditate ridicată.
Execuția fără segmente asigură o suprafață interioară continuă, fără muchii sau cordoane de sudură care ar putea perturba curgerea aerului. Geometria optimizată contribuie la reducerea pierderilor de presiune, facilitează curățarea tubulaturii și limitează acumularea particulelor în interior.
Raza de curbură este egală cu diametrul cotului (R = d). Racordurile tip mufă de la ambele capete permit integrarea în rețelele compatibile din PPs prin îmbinare specifică materialelor plastice. Materialul PPs este greu inflamabil, are rezistență chimică ridicată și este adecvat instalațiilor industriale antiacide.
Date tehnice și dimensiuni constructive:
- Material: PPs;
- Diametru nominal: DN200;
-
Diametru exterior
d: 200 mm; - Unghi: 90°;
- Configurație: fără segmente;
- Tip racord: mufă la ambele capete;
-
Rază de curbură:
R = d; -
Lungime racord
L: 60 mm; -
Lungime utilă racord
L1: 50 mm; -
Înălțime constructivă
H: 210 mm; -
Grosime perete
s: 3,0 mm; - Greutate aproximativă: 0,9 kg;
-
Culoare: gri prăfuit,
RAL 7037; -
Clasificare la foc:
V-0, conformUL 94; - Temperatură de lucru: −5 °C până la +80 °C.
Caracteristici
